В промышленной автоматизации стоимость ошибки растет по мере продвижения проекта от идеи к эксплуатации. Недочет, обнаруженный при разработке схемы, исправляется силами проектировщика. Ошибки проектирования АСУ ТП, выявленные после закупки оборудования, приводят к замене компонентов, корректировке шкафов и повторному согласованию документации. На этапе монтажа и пусконаладки к этому добавляются простой оборудования, работы на действующем объекте и перепрограммирование системы. Проектирование начинается с корректно сформированного технического задания. ТЗ на АСУ ТП по ГОСТ должно учитывать особенности технологического процесса, состав оборудования, требования к надежности, резервированию, информационному обмену и перспективам расширения системы. Типовые ошибки часто становятся причиной дополнительных затрат уже на этапе реализации проекта. Поэтому задача качественного проектирования АСУ ТП — не просто выпустить комплект чертежей. Необходимо заранее проверить технологию, реальные условия монтажа, состав оборудования, коммуникации, требования к информационному обмену, резервированию и дальнейшему развитию системы. Именно комплексный подход позволяет не переносить проектные проблемы на строительную площадку. За годы модернизации заводов команда «ИПК Индустрия» не раз реанимировала проекты, заброшенные другими интеграторами. Мы собрали 5 самых частых системных ошибок проектирования, которые гарантированно ведут к переделкам.
Одна из наиболее опасных ошибок — начинать проектирование систем АСУ ТП исключительно по архивной документации. Технологическая схема, P&ID, спецификация оборудования и старые исполнительные чертежи действительно необходимы инженеру, однако они не всегда отражают фактическое состояние объекта.
Особенно это актуально для действующих производств, которые эксплуатируются годами. За это время оборудование заменяется, появляются новые линии, меняются типы датчиков, исполнительных механизмов и шкафов, часть кабельных трасс переносится. Документация может обновляться не синхронно с фактическими изменениями на площадке.
В «ИПК Индустрия» разработку проекта АСУ ТП начинают не с переноса данных из старых чертежей, а с проверки объекта. Инженеры выезжают на площадку и сопоставляют фактическое состояние технологического оборудования с исполнительной и проектной документацией.
В ходе обследования проверяется, какое оборудование действительно установлено и эксплуатируется: программируемые логические контроллеры, шкафы автоматики, датчики, исполнительные механизмы, частотные преобразователи, приборы КИПиА.
Уточняются реальные точки установки и подключения, типы и количество сигналов, существующие кабельные трассы, места размещения шкафов, доступность электропитания и промышленных сетей связи. Особое внимание уделяется расхождениям между документацией и фактической «физикой» процесса.
Результаты обследования фиксируются и используются при разработке архитектуры АСУ ТП, электрических схем, спецификаций, шкафов автоматики и программного обеспечения. Благодаря системному подходу легко выявить проблемы до закупки оборудования и начала монтажа, а не обнаруживать их уже на пусконаладке, когда каждое изменение становится значительно дороже.
Еще одна стратегическая ошибка — проектирование асутп на закрытых проприетарных протоколах и железе одного западного вендора, который ушел с рынка, то есть без оценки его доступности на протяжении всего жизненного цикла системы.
На этапе строительства такой подход может выглядеть удобным: один поставщик, единая линейка контроллеров, одинаковые модули и программная среда. Однако промышленная автоматизация рассчитана не на один год. Система может эксплуатироваться 10–15 лет и дольше, а отдельные электронные компоненты за это время снимаются с производства, меняются версии программного обеспечения и возникают сложности с поставками.
Риск особенно высок, когда архитектура фактически становится зависимой от одного бренда. Через несколько лет выходит из строя контроллер или специализированный модуль ввода-вывода. Если аналог отсутствует, а интеграция оборудования другого производителя не предусмотрена архитектурой, замена одного элемента превращается в инженерную задачу по модернизации всего узла.
При проектировании АСУ ТП «ИПК Индустрия» закладывает архитектуру таким образом, чтобы выход из эксплуатации отдельного производителя или конкретной модели оборудования не приводил к необходимости перепроектировать всю систему. Для этого на этапе проектирования промышленной автоматизации заранее определяются открытые интерфейсы, протоколы обмена и границы ответственности каждого компонента.
Контроллер одного производителя может работать с периферийными устройствами другого через Modbus TCP, а передача технологических данных на верхний уровень может организовываться с использованием OPC UA. При такой архитектуре замена отдельного устройства не должна требовать изменения всей системы управления: сначала проверяется совместимость нового компонента по протоколу, составу сигналов, быстродействию и функциональным требованиям, после чего он интегрируется в существующую структуру.
Практически это означает, что оборудование выбирается не по принципу «все одного бренда», а под конкретную задачу. В зависимости от требований объекта в системе могут комбинироваться доступные компоненты различных производителей, например Segnetics, ОВЕН и другие промышленные решения. При этом едиными остаются требования к надежности, электропитанию, обмену данными, диагностике и резервированию. Такой подход особенно важен для длительно эксплуатируемых объектов.
Ключевой принцип «ИПК Индустрия» — открытость архитектуры без компромисса по надежности: оборудование разных производителей объединяется в единую систему только после проверки совместимости, производительности и соответствия требованиям технологического процесса.
Попытка максимально сократить первоначальную стоимость оборудования часто приводит к обратному результату. Один из типовых примеров — расчет контроллера, памяти и модулей ввода-вывода строго под существующее количество сигналов.
Допустим, на объекте сегодня необходимо обработать 80 дискретных и 40 аналоговых сигналов. Если выбрать конфигурацию буквально на 80 DI и 40 AI, смета действительно будет немного ниже. Но что произойдет при добавлении нового насоса, нескольких датчиков давления и системы контроля состояния оборудования?
Появляется необходимость расширять шкаф, менять компоновку, устанавливать дополнительные модули, корректировать питание и коммуникации. Если же резерв контроллера исчерпан, вопрос может затронуть уже центральный процессорный блок.
Поэтому при разработке архитектуры необходимо учитывать не только сегодняшнюю потребность, но и сценарий развития объекта.
При проектировании АСУ ТП специалисты «ИПК Индустрия» не рассчитывают контроллер и модули ввода-вывода исключительно под текущее количество сигналов. На этапе формирования архитектуры предусматривается резерв не менее 20–30% по емкости каналов и вычислительным ресурсам — с учетом перспективы расширения технологического участка. Это позволяет избежать ситуации, когда после добавления нескольких контуров регулирования или новых датчиков процессор работает на предельной загрузке.
Резерв предусматривается не только в логике программы. При проектировании шкафа заранее оценивается возможность физического расширения: наличие свободных мест под дополнительные модули, запас по источникам питания, коммутационной аппаратуре и портам связи. Поэтому при модернизации не приходится полностью менять шкаф или перекомпоновывать его внутреннюю часть.
Такой запас особенно важен для предприятий, где автоматизация развивается поэтапно. Если через несколько лет появляется дополнительное оборудование, новый участок или требуется установить дополнительные точки контроля, часть изменений можно выполнить в рамках существующей архитектуры. Заказчик оплачивает расширение системы, а не повторное проектирование ее базовой части.
Принцип «ИПК Индустрия» — резервировать не отдельный компонент, а ресурсы всей системы: каналы I/O, производительность контроллера, память, коммуникации, электропитание и пространство в шкафу. При этом величина резерва уточняется с учетом особенностей технологического процесса и перспектив развития конкретного объекта.
На крупных предприятиях автоматизация нередко развивается постепенно. Один участок проектирует одна организация, второй — другой подрядчик, отдельные шкафы заказывает технологическое подразделение, а диспетчеризацию позже подключает еще один интегратор. Каждый элемент при этом может работать исправно. Проблема проявляется, когда заказчику требуется объединить эти системы в единый АРМ оператора, SCADA или передать данные на верхний уровень управления.
Например, один шкаф передает данные по Modbus TCP, другой использует другой интерфейс, а третий вообще не предусматривает необходимого внешнего обмена. В результате стандартного подключения к SCADA уже недостаточно — приходится разрабатывать дополнительные шлюзы, конвертеры протоколов и индивидуальные программные решения.
Основная ошибка автоматизации производства «лоскутного» типа — не отказ отдельных шкафов, а невозможность нормально интегрировать их в единую систему без дополнительных затрат.

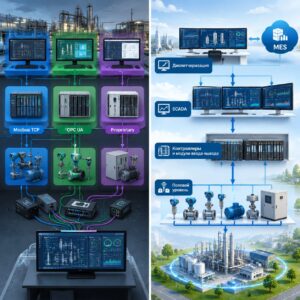

В «ИПК Индустрия» систему рассматривают как единый технологический и информационный объект еще до изготовления шкафов и написания программного обеспечения. На этапе проектирования определяется сквозная структура: полевой уровень → контроллеры и модули ввода-вывода → АРМ оператора и SCADA систем → диспетчеризация → MES.
Для каждого уровня заранее определяются функции, состав данных и правила обмена. Проектировщики устанавливают, какие сигналы поступают с датчиков в контроллеры, какие параметры передаются в SCADA, какие события и архивы необходимы оператору и какие данные должны передаваться на верхний уровень.
Отдельно согласовываются протоколы связи, структура тегов, правила именования сигналов, требования к диагностике и точки интеграции. Благодаря этому локальные шкафы становятся частью общей архитектуры, а не независимыми «островами» автоматизации.
Система управления технологическими процессами должна проектироваться как единый комплекс, в котором полевой уровень, контроллеры, SCADA, диспетчеризация и MES связаны общей архитектурой обмена данными. Так при дальнейшем расширении системы новый участок подключается к уже определенной архитектуре, а не требует создания отдельного программного «костыля».
Одна из наиболее распространенных архитектурных ошибок — прямое объединение технологической сети OT (Operational Technology) с корпоративной IT-сетью предприятия ради упрощения доступа к данным. На практике это означает, что рабочие станции и сервисы офисного сегмента получают потенциальный путь к инфраструктуре, которая непосредственно управляет технологическим процессом.
Такое решение особенно рискованно для действующего производства. Офисная сеть постоянно взаимодействует с внешними ресурсами, пользовательскими компьютерами, почтой, файловыми хранилищами и различными программными сервисами. Если между IT и OT нет правильно организованных границ доступа, инцидент в корпоративном сегменте потенциально может распространиться на технологическую инфраструктуру.
Последствия для производства значительно серьезнее обычного сбоя офисной информационной системы. Нарушение связи с контроллерами или серверами SCADA может привести к потере визуализации технологического процесса, невозможности передавать команды оператору, нарушению архивирования параметров и, в зависимости от архитектуры и конкретного процесса, остановке оборудования. При этом проблема может затронуть сразу несколько технологических участков, если они находятся в одном недостаточно защищенном сетевом сегменте.
Особенно дорого обходится ситуация, когда требования к разделению сетей вспоминают уже после запуска объекта. В результате корректировка архитектуры «по живому» может потребовать остановки отдельных сервисов или технологических участков и существенно увеличить стоимость проекта.

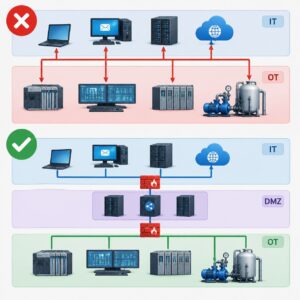

При проектировании АСУ ТП «ИПК Индустрия» предусматривает разделение технологической и корпоративной инфраструктуры на уровне сетевой архитектуры. Между OT- и IT-сегментами не должно быть неконтролируемого прямого обмена.
Для систем, которым требуется обмен данными между технологической и корпоративной сетью, может предусматриваться выделенная DMZ-зона. Она становится промежуточным уровнем между доверенными сетевыми сегментами и позволяет размещать сервисы, которым необходим контролируемый обмен, не предоставляя офисной инфраструктуре прямого доступа к контроллерам и другому критичному оборудованию АСУ ТП.
Ключевой принцип — кибербезопасность АСУ ТП начинается не с настройки отдельных устройств, а с правильного разделения сетей на этапе проектирования.
Перед утверждением проекта руководителю или главному инженеру стоит задать проектной организации несколько конкретных вопросов. Техническое задание АСУ ТП также необходимо проверить до утверждения проекта.
Если на эти вопросы невозможно получить четкие ответы из проектной документации, проект еще рано считать готовым к закупке и реализации. Первый этап проектирования асу тп тот, на котором стоимость исправления технического решения минимальна. Ошибку в архитектуре, составе оборудования, количестве каналов или сетевой структуре можно устранить в проектной документации без демонтажа и остановки производства. После утверждения проекта ситуация меняется: закуплены компоненты, изготовлены шкафы, проложены кабельные трассы, написано программное обеспечение, а монтажная бригада уже работает на объекте. Любое существенное изменение начинает затрагивать сразу несколько этапов и увеличивает стоимость реализации. Поэтому выбирать проектировщика необходимо не только по стоимости комплекта документации. Важно понимать, кто будет отвечать за реализацию заложенных решений. Сможет ли проектировщик изготовить оборудование и запрограммировать систему. Готов ли он выполнить монтаж и пусконаладочные работы и, главное, несет ли ответственность за результат на всем пути — от проектирования до ввода АСУ ТП в эксплуатацию. «ИПК Индустрия» выполняет комплексную реализацию проектов автоматизации: от инженерного обследования и проектирования до изготовления шкафов, программирования, монтажа и пусконаладки. У вас уже есть готовый проект АСУ ТП, но вы сомневаетесь в его актуальности и надежности? Инженеры «ИПК Индустрия» проведут профессиональный аудит проектной документации, найдут скрытые риски и помогут оптимизировать бюджет до начала закупки оборудования. [Отправить проект на аудит].
Попросите обосновать выбор ключевого оборудования, его доступность, сроки поставки, наличие аналогов и возможность замены без перепроектирования системы. Если архитектура предусматривает открытые протоколы и оборудование нескольких производителей, зависимость от дефицитных компонентов существенно ниже.
Без авторского надзора отклонения от проектных решений могут остаться незамеченными и проявиться только на этапе пусконаладки. Это приводит к дополнительным монтажным работам, корректировке программного обеспечения, задержке запуска и росту стоимости проекта.
Универсальный обязательный процент резерва именно в размере 20–30% нельзя корректно называть требованием ГОСТ: величина определяется техническим заданием, архитектурой и особенностями объекта. На практике «ИПК Индустрия» рекомендует предусматривать не менее 20–30% резерва по каналам и вычислительным ресурсам с учетом перспективы расширения системы.
Аудит позволяет выявить избыточные характеристики, неоптимальную конфигурацию оборудования, дублирующие позиции и решения, которые можно заменить более доступными аналогами без потери функциональности. В результате корректировки вносятся до закупки и изготовления шкафов, когда изменить спецификацию еще значительно дешевле.
Требования к кибербезопасности необходимо учитывать уже при формировании архитектуры АСУ ТП, до выбора сетевого оборудования и окончательной разработки схем связи. Именно на этом этапе определяются сегментация IT и OT, DMZ, межсетевые экраны, правила обмена и границы доступа, которые впоследствии сложно менять на работающем объекте.
