Щиты и пульты управления представляют собой важнейшие элементы инфраструктуры промышленных объектов. Эти специализированные комплексы обеспечивают распределение электроэнергии, контроль технологических процессов и защиту оборудования. Грамотное проектирование и монтаж таких систем напрямую влияют на бесперебойность работы предприятия, безопасность персонала и сохранность дорогостоящих активов.
Щиты и пульты управления делятся на категории по конструкции и защите, а также по назначению и специфике производства. Рассмотрим основные критерии классификации щитов управления.
По назначению щиты делятся на вводно-распределительные, устройства для управления, автоматики и щиты управления.
Устройства могут быть: навесными, модульными, напольными. Также могут иметь разную степень защиты от воздействия пыли и влаги. Навесные щиты монтируются на стены в помещениях с ограниченным пространством. Они удобны для обслуживания, однако имеют ограниченную вместимость.

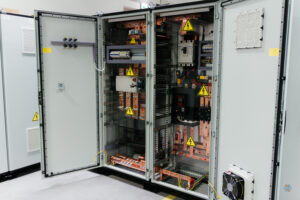

Напольные устанавливаются непосредственно на пол и рассчитаны на значительные нагрузки. Они оптимально подходят для размещения мощного оборудования и реализации сложных схем управления.
Модульные щиты собираются из унифицированных блоков, что существенно упрощает их масштабирование и ремонт. Такая конструкция позволяет гибко компоновать оборудование в соответствии с конкретными задачами.
Степень защиты IP определяет устойчивость щитов к воздействию пыли и влаги. Для помещений с нормальной средой достаточно уровня IP31–IP41, для пыльных или влажных помещений требуется IP54–IP65, а для уличных установок – IP66 и выше.
Общепромышленные щиты представляют собой стандартное решение для большинства предприятий. Они соответствуют базовым требованиям ПУЭ и ГОСТ и рассчитаны на умеренные нагрузки.
Взрывозащищенные щиты применяются в зонах с повышенным риском воспламенения – например, в нефтехимической и горнодобывающей промышленности. Они отличаются герметичными корпусами, искробезопасными цепями и наличием специальных сертификатов.
Щиты для АСУ ТП интегрируются в системы автоматизированного управления технологическими процессами. Они поддерживают современные протоколы связи (Modbus, Profibus, Ethernet/IP) и обеспечивают обмен данными с верхним уровнем управления.
Профессиональная установка устройств управления включает несколько последовательных этапов в соответствии с правилами монтажа распределительных щитов и пультов управления.
Завершается процесс сдачей объекта в эксплуатацию. Оформляются необходимые акты, проводится обучение персонала, передается эксплуатационная документация.
Монтаж и эксплуатация устройств строго регулируются действующими нормативными документами, определяющими требования к щитам управления. Ключевыми являются «Правила устройства электроустановок» (ПУЭ), которые определяют требования к заземлению, сечению кабелей и защите от перегрузок. ГОСТ Р 51732‑2016 устанавливает стандарты для распределительных щитов напряжением до 1000 В, регламентируя требования к конструкции, маркировке и проведению испытаний.
Существуют также требования к помещениям, где размещаются щиты управления. Оптимальный температурный режим составляет от +5 °C до +40 °C, допустимая влажность до 80 %. Необходимо исключить наличие агрессивных сред, обеспечить противопожарные меры и свободный доступ для обслуживания оборудования.
Щиты и пульты управления находят широкое применение в различных отраслях промышленности и инфраструктуры. На производстве используют различные виды электрических щитов. В энергетике они используются в составе главных распределительных щитов (ГРЩ) и вводно‑распределительных устройств (ВРУ).
В машиностроении они управляют работой станков и производственных линий. В пищевой промышленности обеспечивают контроль температурных режимов на технологических участках. В сфере ЖКХ применяются в насосных станциях и котельных. В нефтегазовой отрасли используются взрывозащищенные исполнения для опасных зон.
Основные функции щитов и пультов управления включают распределение электроэнергии по потребителям, защиту оборудования от аварийных режимов работы, дистанционное управление технологическими механизмами, сбор и передачу данных о работе систем, а также сигнализацию о возникновении нештатных ситуаций.
Компания «ИПК Индустрия» предоставляет комплексные решения по проектированию схем щитов управления, их изготовлению и монтажу любой степени сложности. Мы гарантируем индивидуальный подход к каждому проекту с учетом специфики конкретного производства.
В своей работе мы используем компоненты ведущих мировых производителей, таких как ABB, Schneider Electric и IEK, обеспечивая полное соответствие всем требованиям ПУЭ, ГОСТ и технического регламента Таможенного союза.
Компания выполняет работы «под ключ»: от разработки технического задания до ввода объекта в эксплуатацию. Наши услуги включают разработку электрических схем и трехмерных моделей, сборку щитов на собственном производстве, шеф‑монтаж и пусконаладку на объекте заказчика, а также обучение персонала правилам эксплуатации оборудования.
Кроме того, мы предоставляем гарантийное и постгарантийное обслуживание, обеспечивая долгосрочную надежность и работоспособность установленных систем. Доверьте управление энергией профессионалам – выберите «ИПК Индустрия».
Средняя стоимость щита управления «под ключ» для цеха варьируется от 50 000 до 200 000 рублей и выше. Итоговая цена зависит от сложности проекта и набора оборудования. На цену влияют такие факторы, как тип и бренд комплектующих, степень защиты корпуса, объём монтажных и пусконаладочных работ, а также требования к автоматизации. Для точного расчета необходимо предоставить техническое задание и однолинейную схему. На их основе исполнитель подготовит индивидуальное коммерческое предложение.
Да, новый щит можно интегрировать в существующую систему АСУ ТП — при условии совместимости протоколов связи (Modbus, Profibus, Ethernet/IP и др.) и корректной настройки интерфейсов. Для бесшовного подключения потребуется актуализировать проектную документацию, согласовать параметры обмена данными и провести тестовый запуск. Работу лучше доверить специалистам, знакомым с архитектурой действующей системы.
Да, после сдачи объекта мы выдаем полный комплект исполнительной и рабочей документации. В него входят акты выполненных работ, исполнительные схемы, протоколы испытаний, журналы производства работ и прочие необходимые документы. Это позволяет заказчику корректно вести эксплуатацию, проводить ремонты и при необходимости оформлять изменения в надзорных органах.
Техническое обслуживание щитового оборудования рекомендуется проводить не реже 1 раза в 6 месяцев. Это позволяет вовремя выявлять износ, предотвращать аварии и поддерживать работоспособность системы. В условиях повышенной нагрузки (пыль, влага, круглосуточная работа) интервал стоит сократить до каждых 3–4 месяцев. Кроме того, после аварийных ситуаций или существенных изменений в электросети необходим внеплановый осмотр. Периодичность ТО лучше закрепить в локальном регламенте с учетом требований производителя оборудования, специфики производства и действующих нормативов.
Если требуется срочная модернизация из‑за расширения линии, сначала проведите экспресс‑анализ текущей нагрузки и резервов щита, чтобы оценить возможность доработки. Затем разработайте временное решение (например, с переносными распределительными блоками), чтобы не останавливать производство. Наконец, обратитесь к специалистам для проектирования, подбора оборудования и оперативной пусконаладки. Самостоятельный монтаж чреват авариями.
