PLC, SCADA и АРМ выполняют разные функции, но для производства они должны работать как единая система. Контроллер отвечает за технологическую логику, SCADA — за сбор и представление данных, АРМ — за взаимодействие оператора с объектом. Если между уровнями нет четкой архитектуры, даже дорогое оборудование не гарантирует устойчивую работу.
Разберем систему по уровням: от PLC и промышленной сети до серверов SCADA и рабочего места оператора. Отдельно рассмотрим резервирование, информационную безопасность и критерии, по которым можно проверить архитектуру еще до запуска объекта.
Почему «солянка» из оборудования больше не работает?
На многих предприятиях система автоматизации формировалась постепенно: разные участки оснащались PLC разных производителей, SCADA выбиралась отдельно, а АРМ оператора собиралось на базе обычного ПК. Проблемы проявляются при отказах и модернизации: устаревшая ОС, несовместимое ПО, контроллеры и модули, снятые с производства, усложняют обслуживание и увеличивают риски простоя. Для руководителя это вопрос затрат и развития производства, для главного инженера — диагностики, резервирования и доступности компонентов, для оператора — понятного интерфейса и предсказуемой реакции системы.
Современная система управления должна проектироваться как единый контур: PLC, SCADA, АРМ, промышленная сеть и средства защиты работают согласованно. При этом заранее определяются интерфейсы и требования к каждому уровню. Сигнал проходит путь от датчика к PLC, обрабатывается по заданному алгоритму, передается в SCADA и отображается на АРМ. Команда оператора проходит обратный путь без неопределенных задержек и потери данных.
Уровень 1. PLC (Программируемые логические контроллеры) — «Мозг» системы
PLC — это промышленный контроллер, который получает сигналы от датчиков, выполняет заданный алгоритм и передает команды исполнительным механизмам. Он работает непосредственно с технологическим процессом. Контроллеру не нужно ждать, пока оператор откроет экран SCADA или сервер обработает запрос. Критические алгоритмы выполняются локально.
Именно поэтому PLC остается основой автоматизации производства. Если сервер SCADA временно недоступен, контроллер продолжает выполнять заложенную логику. При потере связи с АРМ технологическое оборудование также не должно автоматически переходить в неуправляемое состояние. Поведение при отказах заранее определяется проектом.
Контроллер получает информацию от датчиков температуры, давления, расхода, уровня и положения. Обрабатывает дискретные сигналы от концевых выключателей и защит. Управляет клапанами, насосами, приводами, нагревателями и другими исполнительными механизмами.
В зависимости от задачи PLC может выполнять последовательное управление, регулирование, блокировки, диагностику оборудования и аварийные алгоритмы. При этом критические функции желательно держать на контроллере, а не переносить их на верхний уровень.
Для проектировщика важен не только сам процессор. В систему входят модули дискретного и аналогового ввода-вывода, коммуникационные интерфейсы, источники питания и другие элементы. Их количество и тип определяются составом технологических сигналов.
Централизованный и распределенный ввод-вывод
При централизованной архитектуре модули ввода-вывода находятся в шкафу рядом с PLC. Для компактных установок это рационально. На крупных объектах распределенный ввод-вывод позволяет разместить станции ближе к оборудованию и сократить длину кабельных трасс. Сигналы передаются в PLC по промышленной сети. Применяют PROFINET, Modbus TCP, EtherCAT и другие протоколы. Выбор зависит от расстояний, количества узлов, частоты обмена, диагностики и требований технологического процесса.
Что происходит с сигналом внутри PLC
PLC получает сигналы, выполняет пользовательскую программу, проверяет уставки и блокировки, после чего формирует управляющие команды. Время цикла зависит от программы, количества сигналов и требований процесса и на отдельных задачах может составлять единицы миллисекунд. При этом общая реакция системы включает сетевой обмен, SCADA и время срабатывания исполнительного механизма.
Как выбрать PLC
PLC выбирают по количеству сигналов, нагрузке, производительности CPU, памяти, интерфейсам, протоколам связи, возможностям резервирования и расширения. Важна и доступность оборудования на протяжении всего жизненного цикла. ИПК Индустрия применяет Segnetics, ОВЕН и доступные азиатские бренды, учитывая быстродействие, условия эксплуатации и перспективу модернизации. Контроллер должен быть не только подходящим по характеристикам, но и обслуживаемым: с доступными модулями, резервными компонентами и возможностью восстановления конфигурации.
Уровень 2. SCADA-система — «Нервная система» и логика
SCADA работает на верхнем уровне системы управления. Она собирает данные от PLC, отображает состояние технологического оборудования, ведет архивы и фиксирует события.
Если PLC работает непосредственно с технологическим процессом, SCADA формирует его информационную картину для человека. Оператор видит температуру, давление, положение клапанов, состояние насосов, аварийные сообщения и другие параметры.
На крупном объекте система может одновременно получать данные с сотен PLC и десятков тысяч тегов. Поэтому SCADA должна не просто принимать значения, но и правильно распределять нагрузку, хранить историю и обеспечивать быстрый доступ к информации.
История параметров нужна для анализа производственных процессов. По архиву можно установить, когда началось отклонение, как изменялся параметр, какие аварии возникли одновременно и как система реагировала на них.
Аварийные сообщения формируются через Alarms. Здесь особенно важна настройка приоритетов. Если любое изменение параметра превращается в аварийный сигнал, оператор быстро получает десятки или сотни сообщений и перестает различать действительно критичные события.
SCADA должна давать персоналу информацию для оперативного управления, а не создавать дополнительную нагрузку.
Клиент-серверная архитектура
На небольшом объекте SCADA может работать непосредственно на АРМ оператора. Для промышленной системы предпочтительнее разделять серверную и клиентскую части. Сервер получает данные от PLC, обрабатывает их, ведет архивы и передает информацию клиентам. Несколько операторов работают с одной системой, а новые АРМ подключаются без переноса базы и логики.
Hot Standby и резервирование
Hot Standby позволяет резервному серверу принять функции основного при отказе. Но два сервера сами по себе не гарантируют отказоустойчивость. Необходимо синхронизировать конфигурацию и данные, настроить переключение и проверить доступность АРМ и архивов. Работу резервной схемы проверяют на испытаниях с имитацией отказа основного сервера.
Архивы и базы данных SQL
Архив необходим для анализа технологических событий и аварий. При проектировании определяют состав параметров, частоту записи, срок хранения и резервное копирование. Быстрые процессы требуют более частой фиксации данных, медленные показатели — меньшей. При отказе сервера должны восстанавливаться не только архивы, но и конфигурация SCADA, настройки пользователей и другие критичные данные.
Переход на отечественные SCADA-платформы
ИПК Индустрия рассматривает российские SCADA-платформы, включая MasterSCADA и Simple-Scada. Выбор зависит от PLC, количества сигналов, сети и задач диспетчеризации. При миграции необходимо перенести или настроить теги, мнемосхемы, аварийные сообщения, архивы, права доступа и обмен с контроллерами. Отдельно проверяется совместимость с ОС. ИПК Индустрия разворачивает программное обеспечение в защищенных средах на базе Astra Linux с учетом требований к инфраструктуре и информационной безопасности.

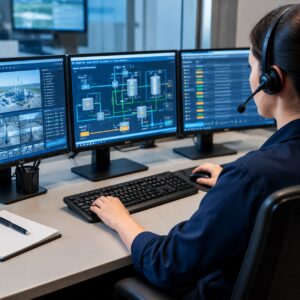

Уровень 3. АРМ оператора (Автоматизированное рабочее место) — «Глаза и руки»
АРМ оператора — специализированный программно-аппаратный комплекс, через который диспетчер получает информацию о процессе и выполняет предусмотренные системой управляющие действия.
Это может быть промышленная панель, специализированный компьютер или промышленный ПК с HMI-интерфейсом. Выбор зависит от условий эксплуатации, количества отображаемых данных, требований к надежности и продолжительности работы.
Обычный офисный компьютер не всегда подходит для круглосуточной эксплуатации. Для промышленного АРМ оценивают температуру, пылезащиту, надежность накопителя, качество питания, возможность замены компонентов и режим работы.
Но аппаратная часть — только половина задачи. Главная ценность АРМ заключается в интерфейсе.
Оператор должен за несколько секунд понять, что происходит на объекте. Он должен видеть отклонение, определить его приоритет и выполнить предусмотренное действие. Если для этого приходится искать нужный параметр среди десятков декоративных элементов, интерфейс спроектирован неправильно.
Эргономика интерфейса
При проектировании HMI учитывают принципы ISA-101. Главная задача — дать оператору нужную информацию без визуальной перегрузки. В штатном режиме отображаются основные параметры и состояние оборудования, при отклонении система выделяет проблему, а при аварии помогает быстро определить ее источник. Интерфейс строится по уровням детализации: от общей картины до конкретного агрегата, параметра или механизма.
Аварийные сообщения
Alarms разделяют по приоритетам: предупреждения, диагностические сообщения и критические события. Для каждого определяют требуемую реакцию персонала. Повторяющиеся сигналы также необходимо группировать, чтобы оператор видел причину неисправности, а не десятки ее последствий. Грамотно настроенные аварийные сообщения сокращают время поиска проблемы.
Резервирование каналов связи
Для ответственных АРМ предусматривают резервные каналы связи с сервером SCADA. Это могут быть два физических маршрута, резервные интерфейсы или кольцевая сеть. При этом резервируется вся цепочка: сетевые интерфейсы, кабели, коммутаторы и серверы. Две сетевые карты не помогут, если обе подключены к одному отказавшему коммутатору.
Как проектирует АРМ ИПК Индустрия
ИПК Индустрия проектирует АРМ с учетом реальных сценариев работы оператора и логики технологического процесса. На экране выделяются предаварийные состояния, приоритеты и критичные отклонения. При этом за простой мнемосхемой должна стоять корректная структура тегов, аварий, команд и блокировок.
Связующий элемент: Сетевая инфраструктура и промышленная безопасность
PLC, SCADA и АРМ могут быть надежными по отдельности, но слабая сеть способна нарушить работу всей системы.
Для ответственных объектов используют резервированные топологии. Один из вариантов — кольцевая сеть с протоколом MRP. При повреждении одного участка соединение перестраивается через другой маршрут.
Управляемые коммутаторы позволяют контролировать состояние портов, диагностировать ошибки и разделять трафик. Сегментация помогает изолировать технологические участки и ограничить распространение неисправностей.
Отдельно решается вопрос доступа. PLC и серверы SCADA не должны быть доступны каждому пользователю корпоративной сети. Права назначают в соответствии с функциями персонала.
Для операторов, инженеров и администраторов могут использоваться разные уровни доступа. Изменение технологической программы должно быть защищено сильнее, чем просмотр текущих параметров.
Удаленные подключения также требуют контроля. Если специалисту необходимо подключиться к системе для диагностики, доступ должен предоставляться через предусмотренный механизм и на ограниченное время.
Промышленная безопасность здесь связана не только с защитой от внешних атак. Ошибка сотрудника, случайное изменение настройки или подключение неподготовленного устройства также способны нарушить работу технологического контура.
Поэтому сеть проектируют с учетом отказоустойчивости, информационной безопасности и удобства диагностики. Инженер должен понимать, какой узел вышел из строя и как восстановить связь без длительного поиска причины.

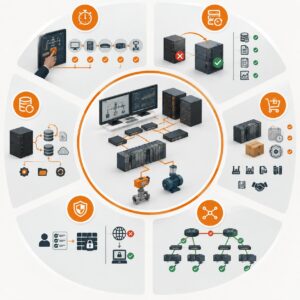

Чек-лист идеальной архитектуры от «ИПК Индустрия»
Система спроектирована правильно, если ее ключевые параметры можно проверить измерениями и испытаниями, а не только подтвердить наличием оборудования в спецификации.
- Время отклика: команда от нажатия кнопки на АРМ до срабатывания клапана на PLC должна укладываться в заданное проектом время. Для критичных операций ориентиром может служить показатель менее 0,5 секунды. При этом измеряют не только задержку PLC. Проверяется вся цепочка: АРМ, сервер SCADA, сеть, контроллер и исполнительный механизм.
- Резервирование SCADA: при выходе из строя основного сервера резервный должен подхватить его функции. Проверяется доступность АРМ, сохранность архивов, журналов событий и текущих данных. Переключение необходимо выполнять в рамках испытаний, а не ограничиваться записью о наличии резервного сервера в проекте.
- Доступность компонентов: оборудование должно иметь понятный сценарий закупки и замены. При выборе учитывают наличие производителей и аналогов, сроки поставки, возможность хранения ЗИП, поддержку программных продуктов и условия лицензирования.
- Отказоустойчивость сети: обрыв одного участка не должен приводить к потере связи со всем объектом. Проверяется работа резервного маршрута, коммутаторов и сетевых интерфейсов.
- Безопасность: пользователи получают необходимые права, технологическая сеть отделена от корпоративной инфраструктуры, а удаленный доступ контролируется.
- Восстановление: для PLC, SCADA и АРМ должны существовать резервные копии конфигураций. Инженеры должны понимать, где они хранятся и как выполняется восстановление после отказа.
Главный критерий — система должна сохранять управляемость при отказе отдельного элемента. Если выход из строя одного сервера или сетевого соединения приводит к остановке технологического процесса, архитектуру необходимо пересматривать.
Заключение
Проектирование связки PLC–SCADA–АРМ требует не просто знания языков программирования МЭК. Инженер должен понимать физику технологического процесса, алгоритмы оборудования, особенности промышленной сети и реальные условия эксплуатации.
Нельзя рассматривать PLC, SCADA и АРМ как независимые позиции в спецификации. Контроллер должен соответствовать технологической задаче. SCADA — объему данных и требованиям диспетчеризации. АРМ — сценариям работы оператора. Сеть должна обеспечить необходимую скорость, резервирование и защиту.
Не менее важен жизненный цикл. Система будет эксплуатироваться годами, поэтому при проектировании нужно заранее учитывать ремонт, замену компонентов, расширение производства и доступность программного обеспечения.
ИПК Индустрия проектирует системы автоматизации с учетом технологической логики, состава оборудования и требований эксплуатации. Инженеры работают с PLC, SCADA, АРМ, промышленными сетями, шкафами автоматизации и пусконаладочными работами.
Хотите проверить, насколько эффективна и безопасна текущая система управления на вашем предприятии? Оставьте заявку на аудит архитектуры от инженеров ИПК Индустрия. Специалисты оценят действующую структуру, найдут узкие места в связке PLC–SCADA–АРМ и предложат план модернизации с учетом задач производства, доступности оборудования и требований к надежности.
Вопрос-ответ
Как выбрать между импортными и отечественными PLC без потери быстродействия и надежности системы?
Выбор PLC стоит делать не по стране производства, а по требованиям технологического процесса. Сравнивают время цикла, количество и типы каналов ввода-вывода, поддерживаемые протоколы, производительность процессора, возможности резервирования и доступность модулей для ремонта. Отдельно проверяют совместимость с уже установленными приводами, датчиками и сетевым оборудованием. Отечественные и азиатские контроллеры могут закрывать промышленные задачи без снижения требуемого быстродействия, если платформа правильно подобрана и алгоритмы управления оптимизированы. ИПК Индустрия использует, в частности, Segnetics и ОВЕН, а также доступные азиатские решения с учетом требований конкретного объекта.
Какое программное обеспечение (SCADA) гарантирует стабильную работу АРМ оператора на базе российских операционных систем, например Astra Linux?
Гарантировать стабильность только названием SCADA нельзя. Необходимо проверять совместимость конкретной версии платформы, операционной системы, драйверов, оборудования АРМ и серверной инфраструктуры. Для российских ОС, включая Astra Linux, при выборе SCADA оценивают поддержку необходимой конфигурации, работу клиентских компонентов, обмен с PLC, архивирование и средства резервного копирования. При модернизации ИПК Индустрия рассматривает отечественные платформы MasterSCADA и Simple-Scada и выполняет их настройку в защищенной программной среде с учетом требований конкретного объекта.
Какая архитектура резервирования серверов SCADA оптимальна для непрерывных производств, чтобы данные не терялись при сбоях?
Для критичных объектов применяют резервирование серверов по схеме Hot Standby. Основной и резервный серверы синхронизируют необходимые данные и конфигурацию, а при отказе активного узла резервный принимает его функции. При проектировании отдельно проверяют сохранность архивов, журналов событий, текущих значений и подключений АРМ. Важна и процедура восстановления после возвращения основного сервера. Резервирование считается рабочим только после проверки сценария отказа на испытаниях. Дополнительно предусматривают резервное копирование баз данных и конфигурации SCADA.
По каким стандартам и правилам, например ISA-101, должен проектироваться интерфейс АРМ, чтобы минимизировать человеческий фактор и ошибки оператора?
Интерфейс АРМ проектируют с учетом принципов ISA-101 и особенностей конкретного технологического процесса. На основном экране оператор должен быстро видеть состояние оборудования и отклонения, а детализация должна открываться по мере необходимости. Аварийные сообщения разделяют по приоритетам, исключают избыточные уведомления и не используют цвет как единственный способ передачи критичной информации. Чем меньше лишних элементов и действий требуется оператору, тем ниже риск ошибки. При проектировании ИПК Индустрия учитывает сценарии работы персонала, предаварийные состояния и логику технологического оборудования.
Как правильно организовать обмен данными между PLC и SCADA, чтобы сеть не перегружалась при увеличении количества датчиков?
Сначала определяют объем данных, частоту обновления и приоритет сигналов, а затем выбирают архитектуру сети и протокол обмена. Не все параметры необходимо передавать на верхний уровень с одинаковой частотой. Быстро меняющиеся технологические значения требуют одного режима обмена, медленные параметры — другого. Для крупных объектов применяют распределенный ввод-вывод, промышленный Ethernet и управляемые коммутаторы. Дополнительно сегментируют трафик и контролируют загрузку сети. При расширении системы заранее предусматривают резерв по портам, пропускной способности и вычислительным ресурсам PLC и SCADA.
