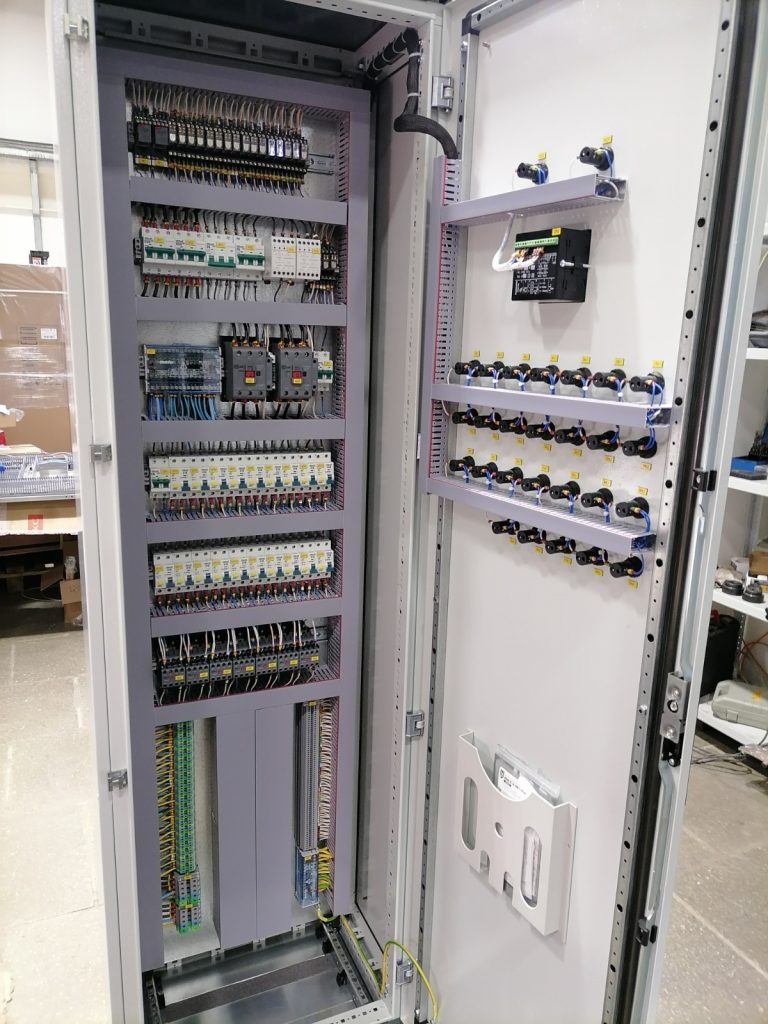

Производство щитов диспетчеризации ЩД

Щит диспетчеризации ЩД

Щит диспетчеризации применяют для установки в нем аппаратуры, с помощью которой передают сигналы контроля, диспетчерской связи, управления по GSM- каналам и кабелям связи. В нем находятся клеммники, к которым подключают кабели, провода инженерной диспетчерской сети для их дальнейшей кроссировки. При необходимости мы производим щиты разных габаритов, с влагозащитой и другими дополнительными характеристиками.

Назначение и основные функции

Полная или частичная автоматизация управления и контроля инженерного комплекса позволяет повысить эффективность, надежность и минимизировать неисправности используемой техники. В щитах диспетчеризации размещают приборы для обеспечения передачи сигналов связи, управления, контроля, автоматизации от инженерной системы на удаленный пункт. Она осуществляется по проводному соединению, радиоканалу или GSM. Также сводит к минимуму негативные последствия, помогает своевременно устранять неисправности, снизить расходы на ремонт и обслуживание.

Приборы используют для следующих целей:

• контроля и управления инженерными комплексами объекта;
• приема электрической энергии и ее распределение в сетях до 1000 вольт;
• ведения учета потребления электроэнергии;
• автоматизации управления;
• защиты потребителей электроэнергии благодаря монтажу дополнительных устройств.

При наличии 2 счетчиков электрической энергии оборудование осуществляет перераспределение напряжения, тока, активной и реактивной мощности, частоты. Также оно необходимо для диспетчеризации дискретных сигналов, например, неисправности насосов, достижения аварийного уровня, контроля фаз, аварии источника питания и других состояний.

Создание щита диспетчеризации ЩД: основные элементы оборудования

ЩД представляет собой набор программного обеспечения и техники, который поддерживает централизованный мониторинг, автоматизацию и управление инженерными системами и технологическими процессами.

Для производства щитов диспетчеризации используют следующие элементы:

• контроллер. С его помощью собирают информацию с датчиков, выполняют управление и передают сведения в диспетчерскую систему;
• интерфейсы связи и преобразователи. Они связывают в общую сеть контроллер, датчики, центральный блок и исполнительные устройства.
• HMI или человеко-машинный интерфейс. Это операторская панель, которая визуализирует информацию и предоставляет средства для управления ею.
• блок коммутационной техники. Он состоит из реле, клеммных колодок, автоматических выключателей, других составных частей, обеспечивающих надежность, функциональность и безопасность системы;
• источник питания в бесперебойном режиме. Он необходим для обеспечения работы панели управления и контроллера в случае проблем с электричеством.

Изготовление щитов диспетчеризации ЩД подразумевает формирование индивидуальной комплектации в зависимости от особенностей отрасли и обслуживаемого предприятия.

Изготовление щита диспетчеризации ЩД

Производство щитов диспетчеризации ЩД осуществляется в несколько этапов:

• расчет сметы и разработка конструкторских документов;
• проверка проекта, создание модели;
• закупка необходимого оборудования и комплектующих;
• сборка конструкции;
• проверка функциональности и работоспособности;
• приемка системы.

Заказать щит диспетчеризации ЩД от производителя

Наша компания имеет собственную производственную площадку общей площадью 400 квадратных метров. На ней организован процесс изготовления щитов диспетчеризации, другого электрощитового оборудования, крупных узловых сборок, шкафов автоматики. Также мы разрабатываем конструкторские документы, производим вводно-распределительные и низковольтные комплектные устройства  для жилых, общественных зданий и промышленных объектов.

Компания постоянно внедряет новые инструменты, стандарты проектирования. При выборе бренда-производителя щитов диспетчеризации мы учитываем пожелания заказчика. У нас большой опыт сдачи и защиты проектной документации в таких организациях, как Ростехнадзор, Главгосэкспертиза, Мосгосэкспертиза, Экспертиза Росатома, а также в коммерческих организациях.

Чтобы оформить заказ, позвоните по телефону или оставьте заявку в форме обратной связи. Наш менеджер свяжется с вами как можно скорее, ответит на возникшие вопросы и проконсультирует по предоставляемым нами услугам.

Характеристики

Напряжение питания: 1~220В ± 10 %

Номинальный мощность: 1 кВт

Частота переменного тока: 50 Гц

Вид системы заземления: TN-C, TN-S или TN-C-S

Максимальный угол открытия дверцы, град: 105

Климатическое исполнение и категория размещения: УЗ

Класс защиты замка на дверце по ГОСТ: 5089-97 1

Габаритные размеры: 800х600х250мм

Средний срок службы: 5

ЩД имеет защиту от прямого и косвенного поражения электрическим током.

По степени защиты от проникновения воды, пыли и посторонних твердых частиц корпус ЩД в базовом варианте имеет исполнение IP65, по ГОСТ 14254

Доставка и оплата

Заказчик может произвести оплату безналичным способом на расчетный счет компании-производителя щитов диспетчеризации ЩД по реквизитам, по выставленному счету или договору. По договоренности с клиентом мы осуществляем доставку. Также доступен самовывоз.

Вопрос — ответ

Где применяются щиты диспетчеризации ЩД?

Устройства используют на промышленных предприятиях, крупных торговых точках, терминалах, складах, в многоэтажных жилых домах, административных и офисных зданиях, коммерческих и социальных объектах, насосных станциях, котельных, общедомовых вентиляционных системах.

Есть ли гарантия на ЩД?

Да, наша компания предоставляет гарантию на свои изделия, при этом срок и условия зависят от модели оборудования, сложности его производства и особенностей эксплуатации.

Вы осуществляете обслуживание и техподдержку щитов диспетчеризации ЩД?

Да, мы предоставляем широкий перечень услуг от установки до монтажа, технического обслуживания, мониторинга работоспособности, профилактических мероприятий и контроля за корректностью эксплуатации.
