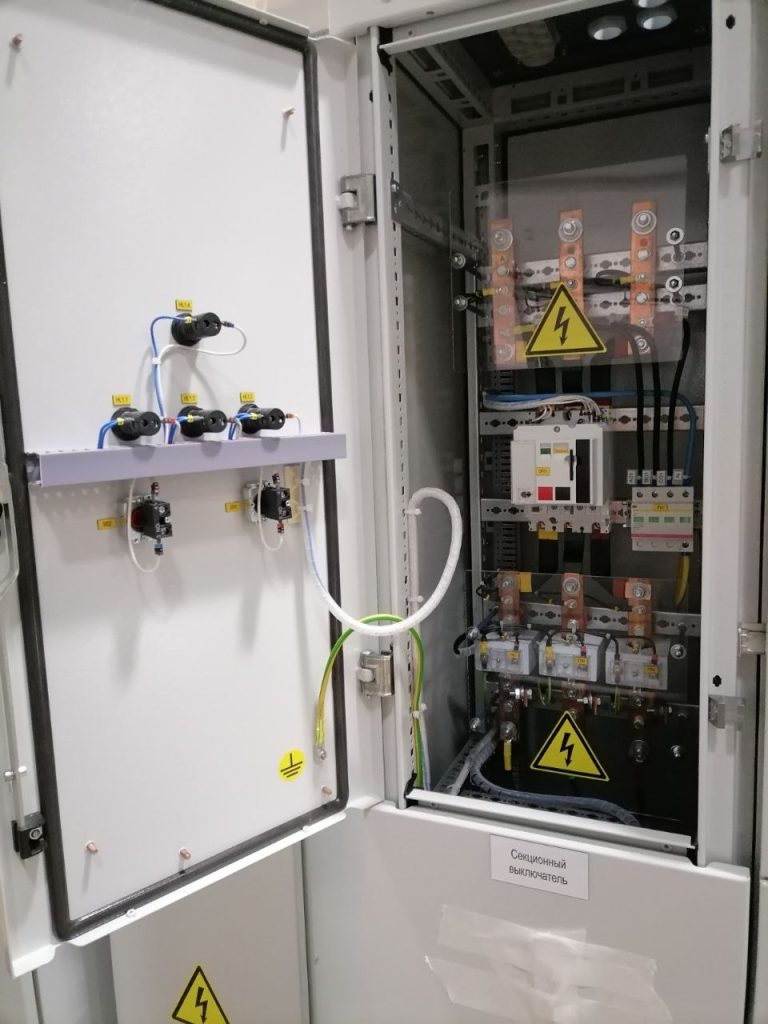

Производство шкафов компрессора

Шкаф компрессора — это специальное устройство, предназначенное для автоматизации и управления работой компрессорных установок. Щит обеспечивает контроль, защиту и поддержание стабильных режимов работы компрессора, что существенно повышает его эффективность и безопасность.

Назначение

Основное назначение устройства — централизованное управление компрессорной установкой. Шкаф позволяет регулировать работу двигателя, следить за параметрами давления, температуры, потребляемой мощности и другими показателями. Такие приборы незаменимы на производстве, где работоспособность оборудования напрямую влияет на эффективность бизнеса.

Щиты также используются для защиты прибора от нештатных ситуаций, таких как перегрев, перегрузка, падение напряжения или короткое замыкание. В случае аварии оборудование автоматически отключается, что позволяет избежать дорогостоящего ремонта и простоя производственной линии.

Функции

Шкаф компрессора выполняет сразу несколько задач — от базовых систем защиты до продвинутых механизмов регулирования. Типовой функционал может включать:

• Контроль давления в ресивере или системе.
• Автоматическое включение и выключение прибора.
• Защита от перегрузок, короткого замыкания и пробоя изоляции.
• Регулировка рабочего режима (пуск/остановка, ограничение частоты и мощности).
• Диагностика текущих параметров и отображение на панели оператора.
• Передача данных на внешний пульт или в приборе верхнего уровня (SCADA или АСУ ТП).

Обеспечивая такую автоматизацию, щиты регулирования способствуют стабильной и экономичной работе прибора.

Принцип работы

Основан на автоматизированных приборах, которые отслеживают входные сигналы от датчиков и на их основе управляют исполнительными механизмами.

При запуске проверяется техническое состояние компрессорной установки: наличие давления, исправность двигателя, целостность силовой цепи. Далее по заданному алгоритму контроллер включает компрессор. В процессе работы контролируются параметры температуры и давления, и в случае выхода за допустимые пределы автоматика принимает меры: отключает агрегат, сигнализирует о неисправности или переводит его в аварийный режим.

При наличии преобразователя частоты, щит регулирования дополнительно контролирует скорость вращения электродвигателя, оптимизируя потребление электроэнергии. При подключении к прибору удаленного мониторинга можно контролировать рабочий процесс через Интернет.

Классификация

Существует несколько типов щитов регулирования в зависимости от технических характеристик, уровня автоматизации и назначения.

1. По типу компрессора: для винтовых, поршневых или центробежных установок.
2. По способу управления: электромеханические, микропроцессорные, с ПЛК или частотным регулятором.
3. По уровню автоматизации: простые алгоритмы ПУСК/СТОП, автоматизированные приборы с сенсорной панелью, интегрированные в систему «умного» управления предприятием.
4. По исполнению: стандартные и взрывозащищенные (для химической и нефтяной промышленности).

Шкафы управления компрессором также различаются по мощности управляемого агрегата, количеству секций и наличию дополнительных функций: преобразователей частоты, GSM-модулей, систем воздушного охлаждения и т. д.

Особенности

Современные щиты регулирования часто комплектуются промышленными контроллерами, панелями оператора и приборами удаленного мониторинга. Одной из ключевых особенностей является высокая надёжность соединений, а также степень защиты IP54–IP66 в зависимости от условий монтажа.

Дополнительными функциями могут быть терморегуляция для эксплуатации в холодных помещениях, устранение электромагнитных помех, встроенный контроль уровня масла и фильтров, синхронизация с другими бытовыми приборами (при необходимости контроля за насосами или вентиляцией).

Многие модели предусматривают возможность настройки как локально, так и удаленно — с помощью ПЛК-программы или панели оператора.

Как выбрать?

Выбор щита для компрессора зависит от:

• Тип и мощность компрессорного агрегата.
• Уровень автоматизации производительности.
• Требуемые функции регулирования и безопасности.
• Условия эксплуатации: пыле- и влагозащита, температурный диапазон, монтаж в помещении или на улице.
• Наличие совместимого интерфейса для интеграции в систему управления предприятием.

Важно учитывать, будет ли использоваться один щит для одного компрессора или предусмотрен контроль за группой установок. В таком случае нужно выбирать многозональный или объединённый щит автоматики.

Специалисты нашей компании помогут подобрать подходящую конфигурацию для решения любых задач с учетом особенностей объекта и пожеланий заказчика.

Технические характеристики

Шкафы управления изготавливаются в соответствии с техническими требованиями, но среди стандартных характеристик можно выделить следующие:

• Диапазон мощности: от 5 до 250 кВт.
• Напряжение питания: 380 В, частота 50 Гц.
• Сила тока: до 400 А.
• Степень защиты: IP54 или IP65.
• Материал корпуса: металл с порошковым покрытием или нержавеющая сталь.
• Температурный диапазон эксплуатации: от -20 до +40 градусов Цельсия.
• Контроль: на базе ПЛК или реле, с ЖК-дисплеем, возможностью перенастройки под другую нагрузку.
• Дополнительные опции: преобразователь частоты, GSM-модуль, интеграция с SCADA.

Заказ и доставка

Мы предоставляем полный спектр услуг — от проектирования до доставки и запуска щита регулирования компрессорным прибором. Изготовление оборудования осуществляется в кратчайшие сроки с учётом всех технических требований и стандартов безопасности.

Вы можете заказать щит для компрессора с необходимыми параметрами для конкретного типа агрегата или промышленного объекта, с возможностью демонтажа старого оборудования и последующего монтажа нового.

Доставка осуществляется по Москве и всей России. Мы сотрудничаем с надежными транспортными компаниями, которые обеспечивают сохранность оборудования в пути.

Преимущества заказа услуг в нашей компании

Наша компания имеет многолетний опыт в производстве и наладке щитов регулирования компрессорами различных типов и мощностей. Среди наших преимуществ:

• Система контроля качества на всех этапах изготовления изделия, обеспечивающая полный мониторинг процесса.
• Индивидуальный подход: проектирование под конкретного заказчика.
• Квалифицированная команда инженеров и электромонтажников.
• Гарантия на все изделия — минимум 12 месяцев.
• Оперативные сроки изготовления и поставки.
• Соответствие требованиям ГОСТ и ТУ.
• Наличие сертификатов качества и технической документации.

Вы можете купить шкаф компрессора по выгодной цене напрямую у производителя, без посредников, — это существенно снижает итоговую стоимость комплектации оборудования.

Вопрос-ответ

Где применяются шкафы компрессора?

Применяются в промышленности, на предприятиях ЖКХ, в энергетике, на объектах добычи и переработки полезных ископаемых, в вентиляции и кондиционировании, для управления насосами и другими автоматическими агрегатами. Они необходимы везде, где требуется стабильная и безопасная работа компрессоров.

Есть ли гарантия на компрессорные шкафы?

Да, предоставляется гарантия. Гарантийный срок составляет от 12 до 36 месяцев в зависимости от типа оборудования и условий эксплуатации. При соблюдении всех норм монтажа и эксплуатации мы также обеспечиваем послегарантийное обслуживание и при необходимости реконфигурацию конструкции.
