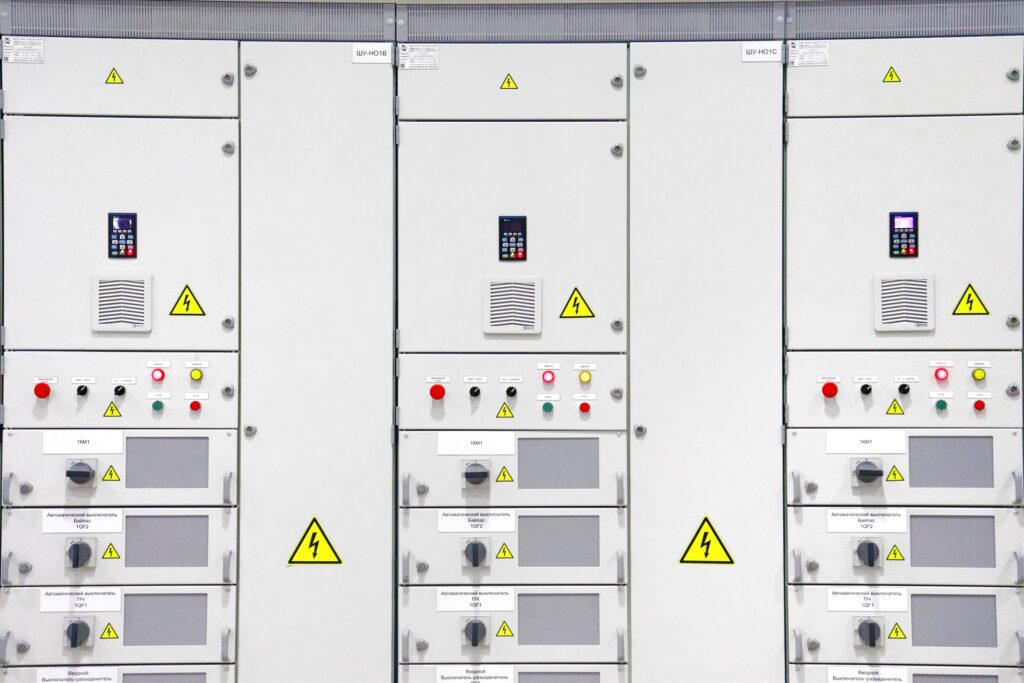

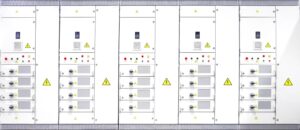

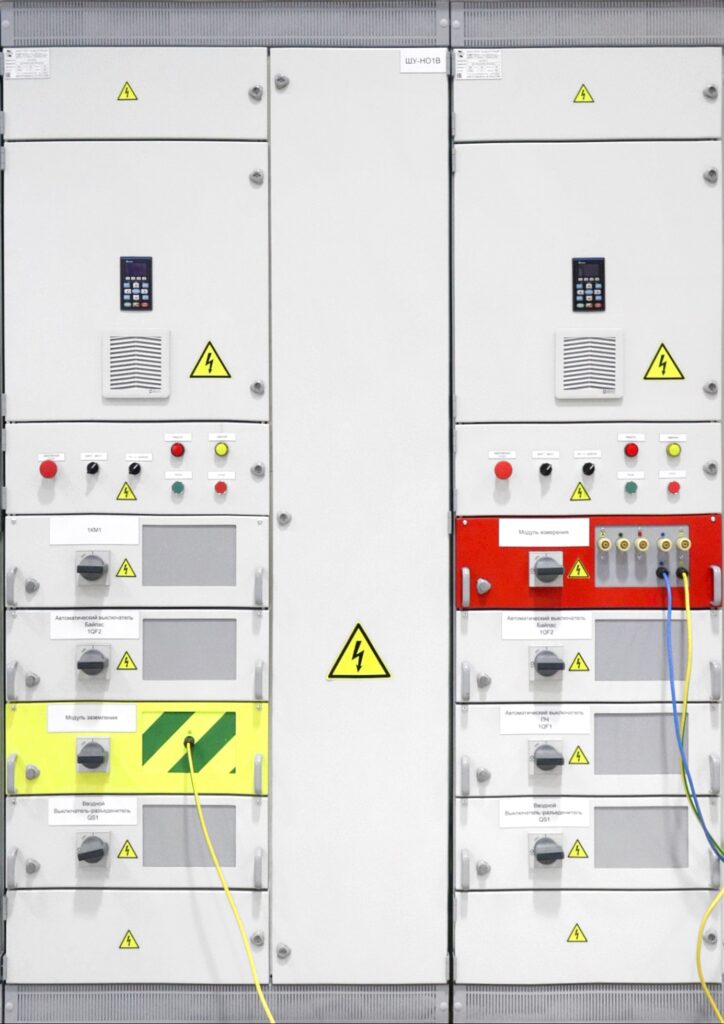

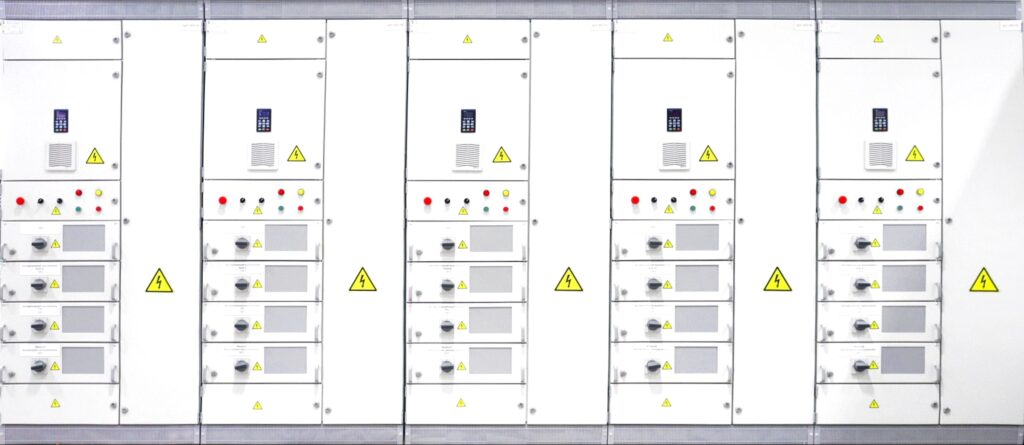

Производство шкафов с частотным преобразователем ШПЧ

Шкаф управления с частотным преобразователем — это устройство для плавного запуска и остановки асинхронных электродвигателей. Регулирование работы происходит в ручном или автоматическом режиме. В основном оборудование используется для насосов и вентиляционных систем. Предлагаем изготовление шкафов с частотным преобразователем ШПЧ под ваши запросы.

Назначение и основные функции

Ключевой компонент — преобразователь частоты вращения электродвигателя. Он плавно наращивает обороты при включении и постепенно замедляет ход до полной остановки при выключении. Регулирование частоты снижает электрическую и механическую нагрузку на электродвигатель, уменьшает износ электропроводки.

Функции шкафа управления с преобразователем частоты:

1. Контроль работы системы вентиляторов или дымососов. Если прекращает работу основное устройство, выполняется переключение на резервные.
2. Поддержание технологических процессов, заданных настройками. Регулирование работы системы и изменение частоты выполняется по сигналам датчиков.
3. Контроль попеременного включения и выключения насосов для равномерного распределения нагрузки в системе, а также каскадного переключения при аварийных ситуациях.
4. Удаленный мониторинг и управление оператором.
5. Сигнализирование о различных состояниях системы: «Авария», «Наличие напряжения», «Автоматический режим».
6. Защита от перегрузки, слишком высокого или недостаточного напряжения, токов короткого замыкания на выходе и замыкания на землю, «сухого хода» перегрузки и перегрева инвертора, при обрыве входной фазы.

У нас организовано полноценное производство шкафов с частотным преобразователем «под ключ». Если требуется оснащение дополнительными функциями или повышенным уровнем защиты, наши инженеры справятся с задачами любой сложности.

Устройства изменения частоты могут быть использованы в следующих местах:

• дренажные и вентиляционные системы;
• станции водоснабжения и водоотведения;
• производственные станки, транспортерные ленты, лифты, конвейеры.

Создание шкафа с частотным преобразователем ШПЧ: основные элементы оборудования

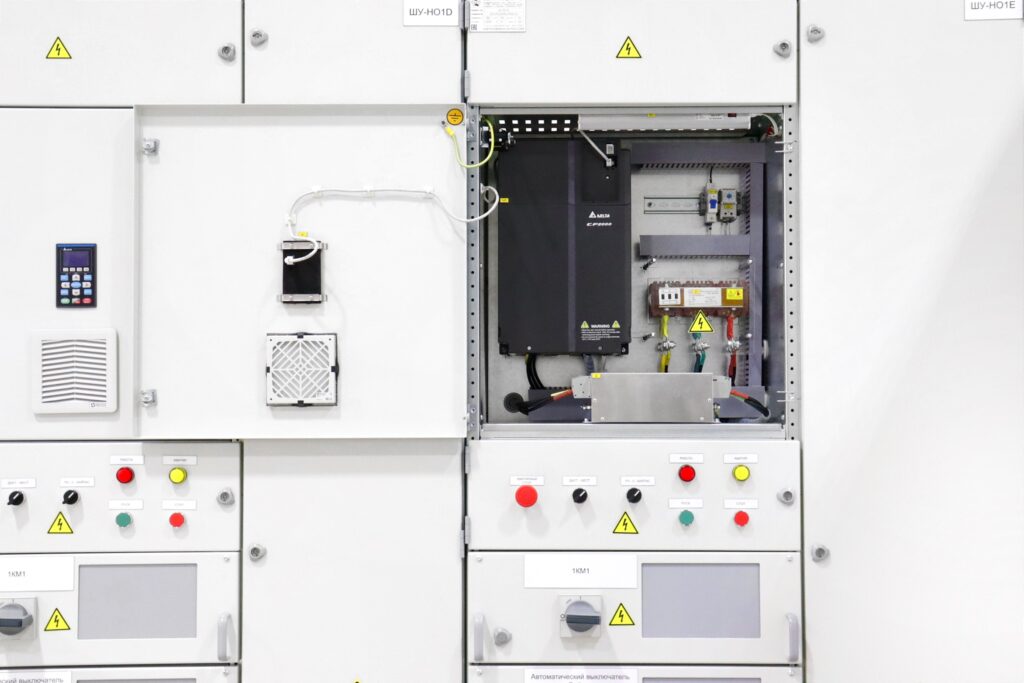

В состав оборудования входят такие элементы:

1. Прочный корпус с уровнем защиты IP21, IP54, IP65. Предотвращает попадание внутрь брызг воды или пыли, а также механическое повреждение содержимого.
2. Преобразователь частоты. Устройство регулирует скорость (частоту) вращения электродвигателя.
3. Дроссели. Предназначены для фильтрации и ограничения тока в цепи. Позволяют исключить перегрев и перегрузки, увеличить коэффициент мощности.
4. Кабели для подачи тока от шкафа с частотными преобразователями до насосов. Их длина зависит от несущей частоты и не должна превышать определенные показатели: 3-5 кГц — 100 м, 10 кГц — 50 м, 15 кГц — 30 м.
5. Блок АВР. Обеспечивает автоматическое включение резервов при аварии.
6. Автоматические выключатели. Срабатывают для защиты электродвигателя при перегрузках, перегревах, скачках напряжения.
7. Кнопки управления. Позволяют оператору осуществлять управление: переключать режимы, отключать систему, настраивать параметры системы для изменения частоты.
8. Световые индикаторы. Сигнализируют о возникновении внештатных ситуаций, отображают текущие режимы работы.

При изготовлении шкафов с частотным преобразователем мы можем добавить в конструкцию дополнительные элементы по желанию заказчика.

Изготовление шкафа с частотным преобразователем ШПЧ: этапы

Поэтапный процесс производство шкафов с частотным преобразователем ШПЧ:

1. Изучение технического задания или составление ТЗ при его отсутствии.
2. Выбор моделей комплектующих.
3. Составление проекта.
4. Сборка согласно проектной документации.
5. Установка, проверка и настройка.
6. Сдача в эксплуатацию.

Заказать шкаф с частотным преобразователем ШПЧ от производителя

Компания «ИПК ИНДУСТРИЯ» — прямой производитель шкафов с частотным преобразователем ШПЧ. Наш инженерно-конструкторский отдел разрабатывает и реализует проекты с нуля уже более 8 лет. Используем только проверенные комплектующие от производителей из России и мировых производителей.

Как оформить заказ на изготовление:

1. Позвонить по телефону: +7 (499) 404-13-77.

2. Заполнить форму обратной связи и дождаться звонка менеджера.

3. Написать на e-mail: info@ipkindustriya.ru.

Цена шкафа управления с частотным преобразователем зависит от комплектации. Узнать более подробно о стоимости и прочих нюансах можно у нашего специалиста.

Преимущества нашего оборудования:

• конструирование выполняется в 3D программах, поэтому можем продемонстрировать клиенту будущий результат и заранее внести изменения;
• гарантировано соответствие ГОСТам и нормативным документам;
• использование только сертифицированных деталей;
• стопроцентное срабатывание защиты при скачках напряжения, токах короткого замыкания и в других аварийных ситуациях;
• безупречная работа в любых климатических условиях.

Характеристики

Количество силовых каналов: 1

Род тока: переменный

Номинальное напряжение силовой цепи, В: 380-480

Число фаз: 3

Частота тока питающего напряжения, Гц: 50/60

Максимальная частота, Гц: 0,00 – 500,00

Режим управления: Векторное, управление V/F

Степень защиты корпуса: IP54

Доставка и оплата

Производитель шкафов с частотным преобразователем ООО «ИПК ИНДУСТРИЯ» доставляет заказы по всей территории России. Самовывоз с нашего склада осуществляется бесплатно.

Оплата осуществляется по безналу на расчетный счет разными способами: переводом по реквизитам, по договору, по выставленному счету.

Вопрос-Ответ

Где применяются шкафы с частотным преобразователем?

Щиты могут устанавливаться на производстве, промышленных складах, насосных станциях, многоэтажных домах, котельных, административных и общественных зданиях.

Есть ли гарантия на шкафы ШПЧ?

Да, мы обязательно выдаем гарантии и немедленно выполняем гарантийные обязательства при выходе устройства из строя.

Вы осуществляете обслуживание и техподдержку шкафов с частотным преобразователем?

Да, обслуживание и техническая поддержка тоже входит в наш перечень предоставляемых услуг.
