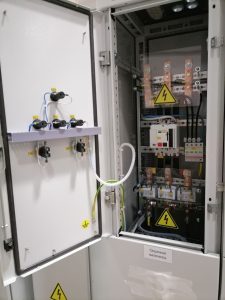

Производство шкафов управления центрального теплового пункта (шкафы управления ЦТП)

Изготовление шкафов управления центрального теплового пункта и дальнейшее внедрение необходимо для сбора и обработки данных о работе оборудования и трубопроводных сетей. Отвечает за контроль над параметрами тепловой энергии. Полученные данные используются для автоматической корректировки режимов работы. Оборудование обеспечивает автоматизированное управление оборудованием ЦТП.

Назначение и основные функции

Назначение шкафов управления тепловым пунктом — непрерывный мониторинг параметров теплоносителя (температура, давление и расход), и их автоматическое регулирование. Предохраняет оборудования от аварийных ситуаций. Минимизирует вмешательство в работу обслуживающего персонала и исключает человеческую ошибку.

Основные функции ШУТП:

1. Регулирование параметров горячего водоснабжения.
2. Управление циркуляцией ГВС.
3. Контроль температуры теплоносителя в системе отопления.
4. ШУ ЦТП управляет температурой воды в системе отопления.
5. Ротация насосного оборудования.
6. Дистанционный мониторинг.

Функционал способствует оптимизации энергопотребления и значительно повышает эффективность эксплуатации ЦТП.

Создание шкафа управления центрального теплового пункта (шкафы управления ЦТП): основные элементы оборудования

Производство шкафов управления центрального теплового пункта начинается с оценки объекта автоматизации. Далее подготавливается техническое задание, на основании которого готовится проект. Спецификация оборудования включает подбор автоматики и других комплектующих.

Сборка ШУТП из основных компонентов:

• Программируемый логический контроллер ПЛК100. Центральный элемент системы автоматизации. ПЛК взаимодействует с частотными преобразователями для оптимизации работы насосного оборудования.
• Аналоговый измеритель-преобразователь МВА8. Предназначен для сбора аналоговых данных о технологических параметрах. Измеряет давление и температуру. Полученные данные преобразуются в цифровой сигнал.
• Двухканальный регулятор температуры ОВЕН ТРМ202. Используется для локального регулирования температуры, отвечает за поддержание заданных температурных режимов.
• Датчики давления ПД-100 для точного измерения параметра. Преобразуют величину давления в электрический сигнал. Этот сигнал передается в систему сбора данных.
• Датчики температуры ДТС3225. Предназначены для измерения температуры на трубопроводах. Информация о температуре используется для оптимизации тепловых режимов и контроля энергопотребления.

Изготовление шкафов управления центрального теплового пункта (шкафы управления ЦТП) позволяет значительно сэкономить ресурсы. В соответствии с расчетными данными и накопленным опытом, экономия электроэнергии может достигать 40%, а экономия воды — до 30%. Достигнутые параметры водоснабжения и отопления будут находится на уровне, которые соответствует требованиям СанПиН и СНиП.

Изготовление шкафа управления центрального теплового пункта (шкафы управления ЦТП)

Основные этапы:

1. Проектирование в соответствии с ТЗ.
2. Подбор оборудования согласно с ТЗ.
3. Сборка ШУТП.
4. Установка внутренней электропроводки и соединение элементов.
5. Программирование контроллера для определенного объекта автоматизации.
6. Пусконаладочные работы.

Изготовление ШУТП осуществляется четко в соответствии с проектом.

Заказать шкаф управления центрального теплового пункта (шкафы управления ЦТП) от производителя

Производитель шкафов управления центрального теплового пункта (шкафы управления ЦТП) подготовит решение, адаптированное под конкретные нужды объекта. Прямой заказ позволяет избежать посреднических наценок. Общие затраты на приобретение и внедрение системы снижаются. Требования заказчика учитываются на всех этапах проектирования.

Предприятие имеет собственные производственные мощности на территории 400 м2, где проходят все этапы от разработки проектной документации, включая схемы и спецификации, до ввода в эксплуатацию и пусконаладочных работ. Контролируется качество сборки и комплектации на каждом этапе. Проводятся испытания для проверки работоспособности и соответствия заявленным характеристикам.

Производство шкафов управления центрального теплового пункта (шкафы управления ЦТП) осуществляется специалистами с большим опытом. В основе как знания прошлых поколений, так и непрерывное внедрение инновационных технологий и инструментов. Готовое оборудование полностью соответствует нормативным требованиям.

Характеристики

Напряжение питания: 220В ± 10 %

Частота переменного тока: 50 Гц

Вид системы заземления: TN-C,TN-S или TN-C-S

Максимальный угол открытия дверцы, град.: 105

Климатическое исполнение и категория размещения: УЗ

Класс защиты замка на дверце по ГОСТ: 5089-97 1

Габаритные размеры: 600х600х250 мм

Средний срок службы: 5 лет

Доставка и оплата

Производитель шкафов управления центрального теплового пункта принимает оплату за оборудование по реквизитам, выставленному счету, либо договору. Безналичные платежи вносятся на расчетный счет предприятия. Заказчик самостоятельно решает, как ему удобно получить товар — самовывозом или организованной компанией доставкой.

Вопрос — ответ

Где применяются шкафы управления ЦТП?

На промышленных предприятиях, крупных торговых объектах, складах, терминалах, в многоэтажных домах, зданиях офисного и административного назначения, объекты коммерческой и социальной инфраструктуры, в котельных и насосных станциях, общедомовых вентиляционных системах и системах кондиционирования.

Есть ли гарантия на шкафы управления центрального теплового пункта?

Да. Гарантийное и постгарантийное обслуживание предоставляется.

Вы осуществляете обслуживание и техподдержку шкафов управления ЦТП?

Да. Компания обслуживает оборудование, а также оказывает техническую поддержку в процессе эксплуатации.
