Производство шкафов управления горелкой ШУГ

Шкаф управления горелкой — оборудование для автоматического управления розжигом и регулирования пламени. Он состоит из элементов мониторинга и сигнализации, чтобы работа горелки соотносилась с общими технологическими процессами, требованиями безопасности и энергопотреблением.

Назначение

Шкаф ШУГ предназначен для автоматизированного управления горелками котла в котельных. Он является частью автоматизированной системы управления розжигом (АСУР) горелок. ШУГ размещается возле котла на площадке обслуживания и устанавливается по принципу: один ШУГ — одна горелка.

Функции

К базовым задачам шкафа управления горелкой относятся:

• Дистанционное управление электрифицированной арматурой горелки с соблюдением блокировок и локальных защит.
• Автоматическое выполнение операций розжига горелки.
• Регулирование давления газа перед горелкой и соотношения «газ — воздух» на горелке.
• Диагностика и индикация причины отключения подачи газа к горелке.
• Управление электрозадвижками мазутного тракта горелки (для газомазутных горелок).
• Интеграция в АСУТП котла.
• Сбор, регистрация, визуализация и архивирование информации (при реализации подсистемы без создания АСУТП котла).

Принцип действия

Управление работой ШУГ происходит в несколько этапов:

• Режим ожидания — контроль состояния питания, мониторинг возможных аварийных ситуаций.
• Самодиагностика перед запуском — проверка работоспособности источников питания, калибровка датчика пламени.
• Розжиг горелки — подаются предварительный воздух и топливо в необходимых объёмах, включается разжигатель пламени и плавно наращивается мощность.
• Поддержание горения и контроль пламени.
• Защита против аварийных ситуаций. Например, при потере факела пилотной горелки реализуется команда на отключение горелки.
• Завершение горения.

В шкафах управления горелкой предусмотрены ручной, автоматический и программируемый режимы.

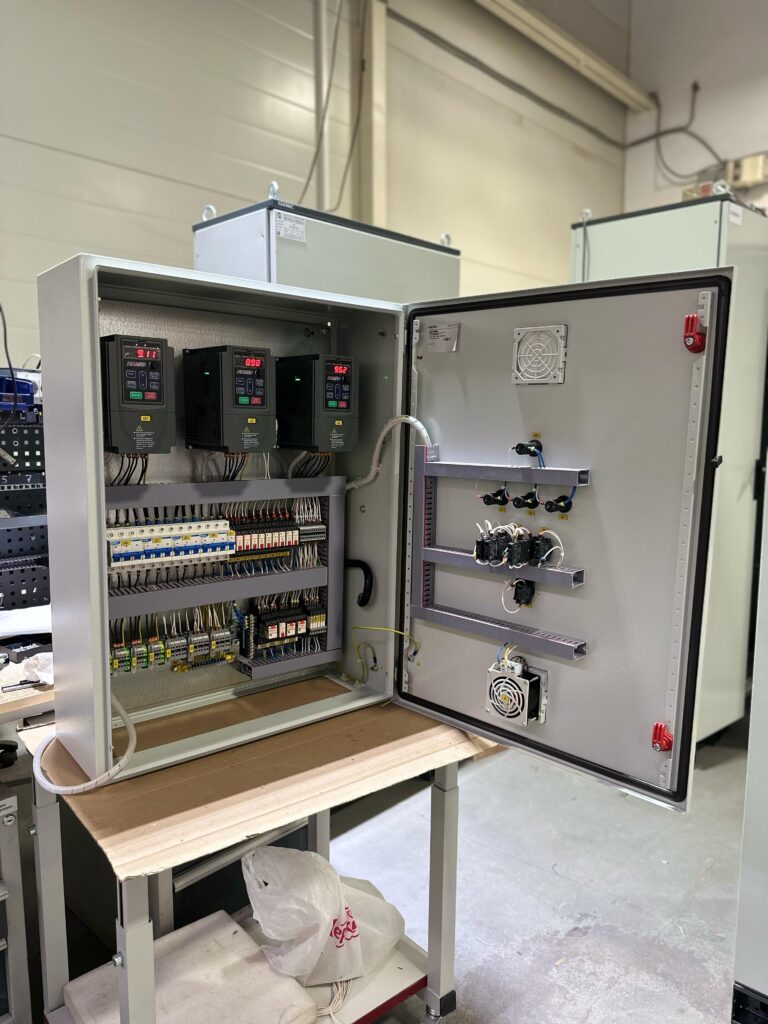

Конструкция

Шкаф управления горелкой представляет собой металлический блок с дверью. Внутри него располагаются от 2 до 4 горизонтальных ячеек, каждая из которых управляет одной горелкой. Любая из ячеек состоит из блока контроллера, модуля аналоговых и дискретных сигналов, модуля питания, блоков усиления мощности, клеммного соединителя, выключателей. На двери шкафа находятся световые индикаторы работы каждой горелки.

В ШУГ устанавливаются блоки на всю арматуру горелки. Также его оснащают микропроцессорным блоком, который вводит, выводит и обрабатывает аналоговые и дискретные сигналы от датчиков технологических параметров и арматуры горелки.

Заказ и доставка

Чтобы заказать изготовление шкафа управления горелкой, позвоните по телефону или оставьте заявку в форме обратной связи. Менеджер оперативно свяжется с вами, ответит на возникшие вопросы и проконсультирует по предоставляемой услуге. На цену производства шкафа ШУГ влияют сложность проекта, используемое оборудование, площадь и этажность объекта.

Вопрос — ответ

Где применяются шкафы управления горелкой ШУГ?

Шкафы управления горелкой (ШУГ) применяются в котельных установках для автоматизированного управления горелками котлов в составе автоматизированных систем управления розжигом горелок. ШУГ можно использовать для управления водогрейными или паровыми котлами, они работают с оборудованием на разных видах топлива.

Какие преимущества у шкафов управления горелкой нашего производства?

У нас есть собственная производственная площадка площадью 400 м², на которой базируется производство шкафов автоматики, включая шкафы управления горелками. Мы используем проверенные комплектующие при сборке — программируемые реле, контроллеры, электронные регуляторы, блоки ввода и вывода аналоговых и дискретных сигналов. Наше производство сертифицировано  в соответствии с требованиями ГОСТ. Мы предоставляем гарантию, срок и условия которой зависят от модели оборудования, сложности изготовления, особенностей отрасли и эксплуатации.

Как заказать шкаф управления шкаф управления горелкой?

На сайте нашей компании  можно ознакомиться с ассортиментом продукции и выбрать подходящий вариант. Для заказа свяжитесь с менеджером по телефону, электронной почте или форме обратной связи. С ним нужно обсудить все детали заказа, включая количество, сроки производства, условия доставки и оплаты. При необходимости можно запросить коммерческое предложение. После согласования всех условий нужно оформить заказ, произвести оплату и ожидать доставку и монтаж оборудования.
