Шкафы управления холодильной камерой — низковольтное комплектное устройство (НКУ). Корпус, предназначенный для размещения, защиты и организации работы электрооборудования, автоматики и контрольно-измерительных приборов. Они необходимы для точного поддержания заданных климатических и технологических параметров внутри холодильной камеры или холодильной установки.
Назначение
Изготовление щитов управления холодильной установкой предназначено для централизованного контроля и автоматизации оборудования.
Основные направления:
- Автоматизация технологического процесса. Контроль над компрессорами, вентиляторами и насосами.
- Координация работы компонентов. Взаимодействие между основными элементами — испарителями, конденсаторами и системой циркуляции хладагента.
- Поддержание стабильного температурного режима. Контролирует и регулирует температуру внутри камеры, предотвращая перегрев или переохлаждение продукции.
- Защита оборудования от аварийных ситуаций. Предохранение от короткого замыкания, перегрузки, обмерзания испарителей и превышения давления хладагента.
- Снижение влияния человеческого фактора. Исключаются ошибки оператора, повышается точность регулирования.
- Интеграция с системами диспетчеризации. Возможность подключения шкафа к системам мониторинга и удаленного контроля (SCADA, Modbus, Ethernet и др.).
- Адаптация под условия эксплуатации. Конструкция и алгоритмы могут быть изменены под конкретные климатические и технологические требования объекта.
Использование шкафа или щита гарантируют стабильную, работу оборудования.
Функции
Производство щитов управления холодильной камерой определяется сложностью объекта, как и набор функций.
Базовый функционал:
- Регулирование температуры и давления. Поддержание заданных параметров путем управления циклами работы вентиляторов конденсатора/испарителя на основе данных от датчиков PT1000 или NTC.
- Управление компрессором. Прямое включение/выключение или плавное регулирование производительности (через частотный преобразователь или ступени) с учетом защиты от частых пусков и контроля тепловой перегрузки.
- Управление оттайкой (дефростацией). Автоматическое включение и выключение циклов оттайки испарителя (электрической, горячим газом или водной) по времени, по температуре или по разнице давлений, с последующим сливом талой воды.
- Управление вентиляторами. Контроль вентиляторов испарителя (для обеспечения циркуляции воздуха) и конденсатора (для поддержания оптимального давления конденсации, часто с использованием частотного регулирования).
- Аварийная и защитная логика. Снятие напряжения при срабатывании реле высокого/низкого давления, термозащиты компонентов, реле контроля фаз, а также регистрация и индикация аварийных сигналов.
- Учет наработки и мониторинг. Сбор данных о времени работы основных узлов для своевременного технического обслуживания.
- Диспетчеризация (опционально). Интеграция с верхним уровнем (SCADA, BMS) через интерфейсы Modbus RTU/TCP или Ethernet для удаленного мониторинга и контроля.
Так оборудование минимизирует участие оператора.
Комплектация
Стандартная комплектация шкафов включает следующие ключевые элементы, размещенные в корпусе со степенью защиты не ниже IP54:
- Контроллер (ПЛК или специализированный). Выполняет логические функции управления. Используются контроллеры ведущих мировых производителей (Danfoss, Dixell, Carel, Siemens).
- Защитно-коммутационная аппаратура:
- автоматические выключатели;
- контакторы/пускатели;
- устройства плавного пуска (опционально);
- реле контроля фаз.

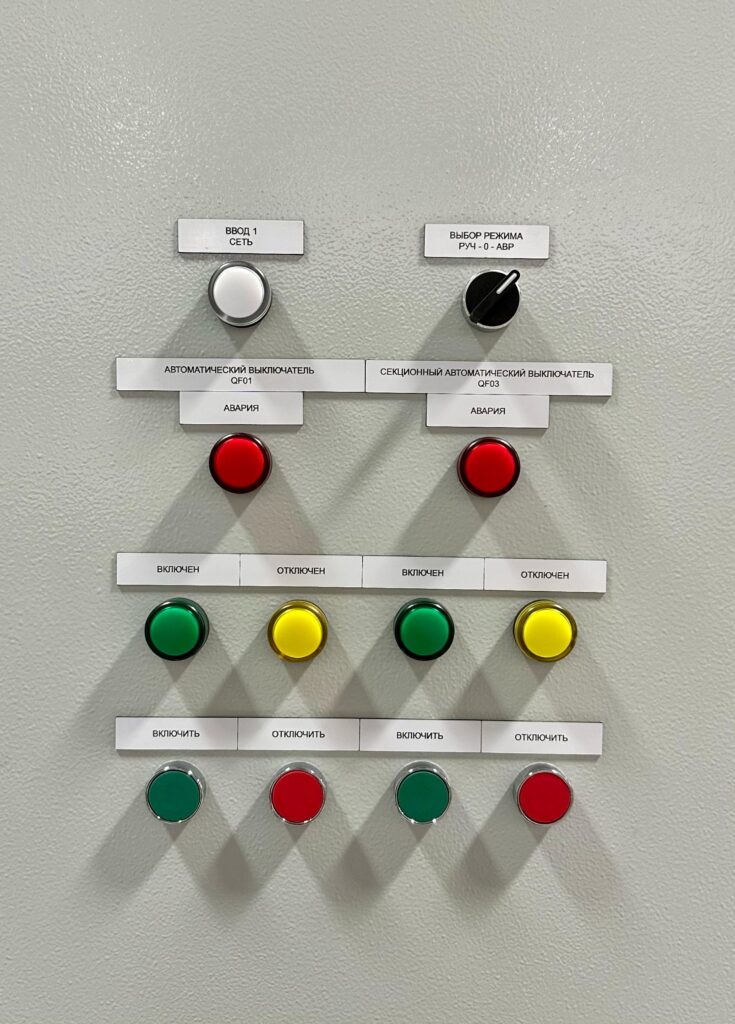

- Элементы индикации и управления:
- светосигнальная аппаратура;
- кнопки/переключатели для выбора режимов;
- дисплей контроллера для отображения текущей температуры, давления и параметров настройки.
- Терминалы и шины. Клеммные зажимы для подключения внешних цепей.
- Система обогрева/вентиляции (для наружного исполнения). Поддержание оптимальной температуры внутри щит управления холодильной установкой.
При необходимости можно подобрать шкаф управления холодильной камерой по цене, которая будет доступна покупателю.
Технические характеристики
Технические характеристики зависят от мощности и типа управляемой холодильной установки и определяются на этапе производства и проектирования:
- Напряжение питания 380/400 В трехфазное или 220 В однофазное.
- Количество управляемых компрессоров от 1 до 8 (по проекту).
- Напряжение управления 24 В DC или 230 В AC.
- Рабочий диапазон температур от -20 °C до +40 °C.
- Степень защиты корпуса IP54 – IP65.
- Тип управления ручной, автоматический, дистанционный.
- Интерфейсы связи RS-485/Modbus, Ethernet (при опции).
- Система предохранения от короткого замыкания, перегрузки, перегрева и потери фазы.
- Материал корпуса сталь с порошковым покрытием или нержавеющая сталь.
- Средний срок службы не менее 10 лет при соблюдении условий эксплуатации.
- Гарантия производителя до 5 лет.
Все технические параметры уточняются при заказе и зависят от конфигурации холодильной установки, используемых компонентов и условий монтажа.
Заказ и доставка
Заказа шкафа управления холодильным оборудованием предусматривает подготовку ТЗ. Оно определяет мощность компрессоров, количество контуров охлаждения, необходимость регулирования скорости вентиляторов и требования к диспетчеризации.
Также заказ включает:
- проектирование — разработку принципиальных электрических схем, компоновочных чертежей и составление спецификации оборудования;
- производство и сборку корпуса, монтаж аппаратуры, трассировку проводов, маркировку элементов и подключений;
- испытания — проведение стендовых функциональных испытаний (FAT) и контроля качества.
Готовый щит управления холодильной установкой доставляется на объект специализированными транспортными компаниями по всей территории РФ, а также в страны Таможенного союза.
Преимущества заказа услуги в нашей компании
Наши специалисты обладают значительным опытом в области промышленного холода. Мы гарантируем точный подбор аппаратуры и оптимальные алгоритмы управления. Используем только сертифицированные компоненты ведущих мировых брендов (ABB, Schneider Electric, Siemens, Danfoss), что обеспечивает бесперебойную работу. Мы не предлагаем шаблонные решения. Каждый щит разрабатывается с учетом особенностей вашего объекта, требований к энергоэффективности и возможности дальнейшей модернизации. Осуществляем проектирование, производство, пусконаладочные работы и техническое обслуживание. За счет прямых партнерских отношений с поставщиками компонентов и отработанных технологических процессов изготовление, мы предлагаем высококачественное оборудование по конкурентной цена на рынке промышленной автоматизации.
Вопрос — ответ
Как выбрать шкаф управления холодильной камерой?
Выбор зависит от мощности установки, температурного режима камеры (средне- или низкотемпературная) и типа оттайки (ТЭН, горячий газ). Учитывается необходимость функций защиты компрессора и желаемого бренда контроллера (Carel, Dixell и т.п.).
Как заказать ШУ холодильной камерой?
Для заказа нужно подготовить техническое задание — указать мощность компрессора, тип и мощность оттайки, напряжение питания и требуемую функциональность. После этого необходимо обратиться к поставщику или производителю, согласовывать комплектацию и произвести оплату.
Есть ли гарантия на шкафы управления холодильной установкой?
Да. Гарантия распространяется на производственные дефекты комплектующих и сборки, но не действует при неправильном монтаже, нарушении правил эксплуатации или механических повреждениях
