Производство шкафов управления с УПП (шкафы управления с устройством плавного пуска)

Шкаф управления с УПП (шкафы управления с устройством плавного пуска) — это электротехнический ящик, содержащий прибор равномерного включения для постепенного разгона и остановки электродвижков, снижая пусковые токи и механические нагрузки.

Назначение и основные функции

Шкаф УПП — это комплексное решение, которое включает в себя прибор равномерного включения, вспомогательные реле или микроконтроллер, а также корпус ящика. Кроме того, предусмотрена возможность установки шунтирующего контактора. Этот контактор выполняет несколько важных функций:

• Он позволяет подключить электродвижок напрямую к электросети (в обход агрегата) после завершения процесса запуска, что помогает избежать нагрева в силовой тиристорной части устройства.
• Также шунтирующий контактор обеспечивает прямой запуск двигателя в случае неисправности агрегата или при необходимости в производственном процессе.

При оформлении заказа на Изготовление шкафов управления с УПП (шкафы управления с устройством плавного пуска) важно уточнить его функциональное назначение:

• F — Насосы для систем наполнения.
• E — Насосы для систем опорожнения.
• A — Подпиточные насосы.
• T — Скважинные насосы для работы с водонапорными башнями или резервуарами.
• C — Циркуляционные насосы.
• B — Вентиляторы.

Шкаф управления с устройством плавного пуска агрегата предназначен для настройки одного, двух или трех электродвижков. Они охватывают диапазон мощностей управляемых электродвижков от 5,5 до 600 кВт. Ящики могут работать в ручном или автоматическом режиме. Они обеспечивают равномерный и безударный пуск движков, исключая пусковые токи.

В автоматическом режиме шкаф с устройством плавного пуска УПП может включаться и выключаться по внешним сигналам от датчиков. Для ящиков регулирования двух и трех двигателей предусмотрен механический ввод резервного движка и механическая ротация для выравнивания наработки.

Функции защиты: безопасность от короткого замыкания, от нарушения питания и от перегрузки.

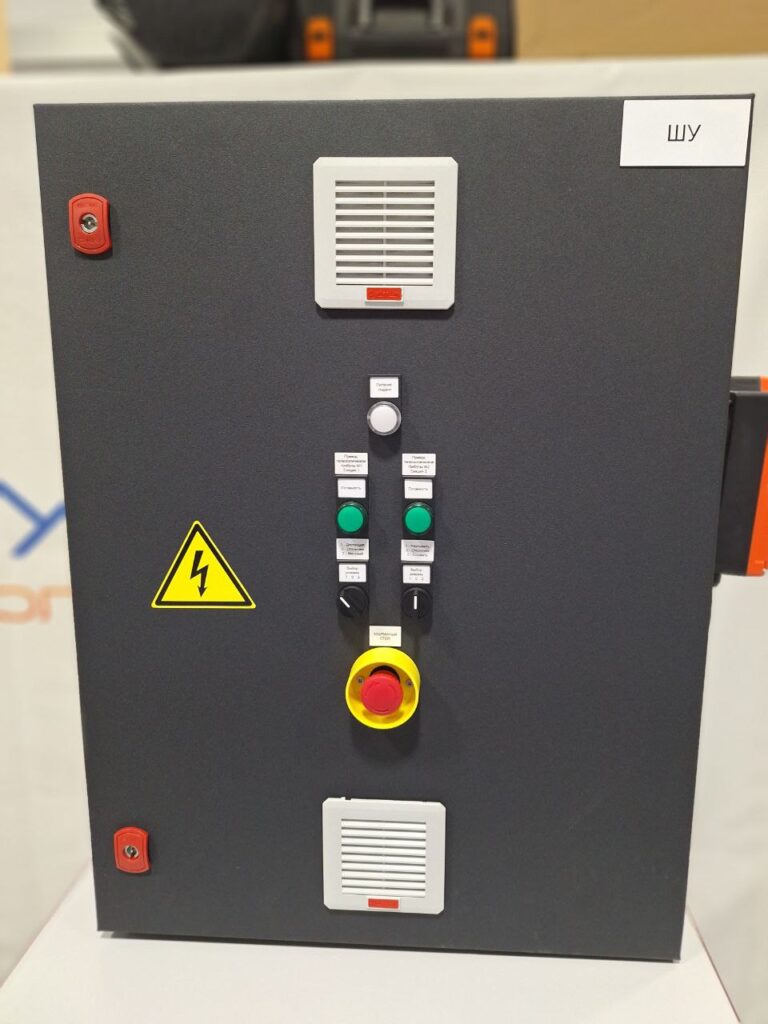

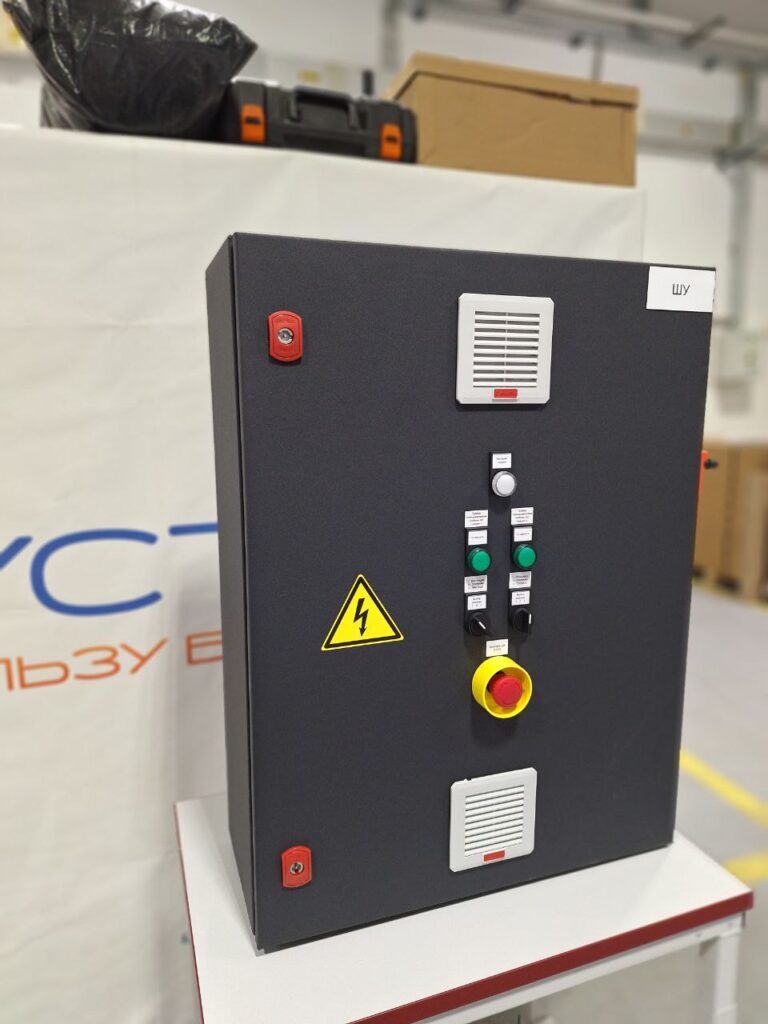

Для сигнализации и регулирования на панели ящика расположены лампы и селекторы. Предусмотрено дистанционное регулирование клемм и диспетчеризация с использованием сигналов типа «сухой контакт» о статусе, таком как нарушение питания, режим регулирования и авария. Степень защиты оболочки ящиков соответствует IP54.

Создание шкафа управления с УПП (шкафы управления с устройством плавного пуска): основные элементы оборудования

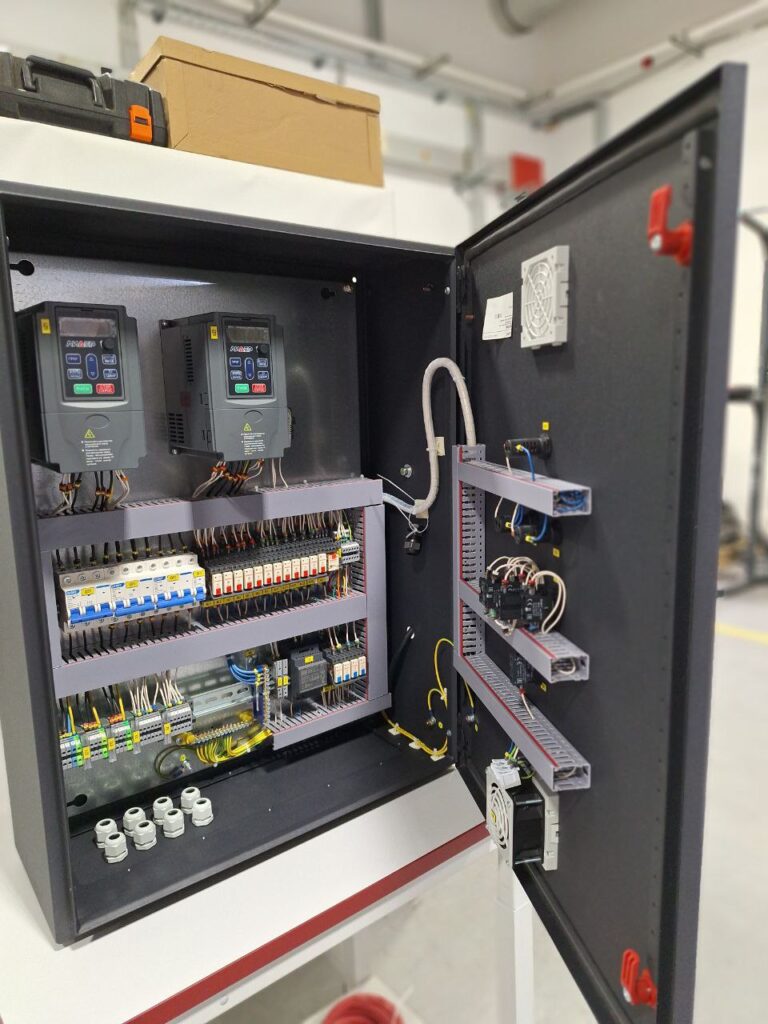

Шкаф управления насосом с плавным пуском включает в себя следующие компоненты:

• Прибор автоматического ввода резерва (АВР). Он необходим для переключения на резервное электропитание в случае выхода одной из фаз основного питания из строя.
• Прибор равномерного включения. Устройство плавно запускает двигатель, контролируя ток, вращающий момент и состояние двигателя, а также защищает от перегрузок и сбоев в силовой цепи.
• Контроллер. Он отвечает за регулирование алгоритма работы ящика.
• Силовые элементы. В эту категорию входят механические выключатели, пускатели и реле.
• Панель управления и сигнализации. Она позволяет настраивать режимы работы для каждой помпы и на весь шкаф управления насосами с УПП, а также обеспечивает визуальный контроль за функционированием станции.

Изготовление шкафа управления с УПП (шкафы управления с устройством плавного пуска): этапы

Производство шкафов управления с УПП (шкафы управления с устройством плавного пуска) происходит поэтапно:

1. Сбор информации. Анализ проектной документации или создание технической. Составление функциональных схем, электрических схем, компоновки шкафа управления плавного пуска и спецификации.
2. Сборка. Подготовка к сборке включает изучение документации, проверку компоновки и организацию рабочего пространства, а крепление аппаратов производится профессиональным инструментом в соответствии с нормами ПУЭ.
3. Испытание. Все изделия проходят визуальный контроль и проверку электрических соединений. Шкаф плавного пуска с контроллерами подключаются к сети для программирования. Производится проверка работы под напряжением и настройка параметров.
4. Монтаж и наладка. Специалисты компании ИПК «Индустрия» осуществят доставку на шкаф с устройством плавного пуска и установку конструкции, прокладку кабелей и подключение всех элементов. Инженеры-наладчики настраивают автоматику в соответствии с технологическими требованиями.

Заказать шкаф управления с УПП (шкафы управления с устройством плавного пуска) от производителя

Компания ИПК «Индустрия» предлагает изготовление шкафов управления с устройством плавного пуска для автоматизации и регулирования, которые могут иметь разное назначение и уровень сложности. Мы осуществляем сборку как по проектам клиентов, так и по нашим собственным разработкам, следуя ТЗ. Выбираем компоненты, которые гарантируют выполнение необходимых характеристик и функций. Производство шкафов управления с устройством плавного пуска включает программирование, настройку и тестирование в различных режимах. Обеспечиваем полную документацию, включая паспорта, инструкции и схемы. Также предоставляем техническую поддержку нашим клиентам.

Характеристики

Количество силовых каналов: 1

Род тока: ~

Номинальное напряжение силовой цепи, В: 380

Число фаз: 3

Частота пусков, раз в час: < 10

Частота тока питающего напряжения, Гц: 50±2

Допустимые отклонения напряжения от номинального значения: ±15

Степень защиты корпуса: IP65

Способ установки: навесное, настенное

Доставка и оплата

Оплата осуществляется через реквизиты, указанные в выставленном счете или в договоре. Основной способ оплаты — безналичный перевод на расчетный счет компании. В зависимости от достигнутых соглашений с Заказчиками, мы можем организовать доставку или же предоставить возможность самовывоза.

Вопрос-ответ

Где применяются шкафы управления с УПП?

Производитель шкафов управления с УПП (шкафы управления с устройством плавного пуска) предлагает установку данного оборудования в следующих помещениях: промышленные предприятия; крупные торговые точки, промышленные склады и терминалы; многоэтажные дома; офисные и административные здания; объекты социальной и коммерческой инфраструктуры; котельные и насосные станции; общедомовые приборы вентиляции и кондиционирования воздуха.

Есть ли гарантия на шкафы управления с устройством плавного пуска?

Обычно гарантия на ящики регулирования зависит от производителя и конкретной модели. Наш производитель шкафов управления с устройством плавного пуска предоставляет гарантию на свои изделия, которая может варьироваться от 1 до 3 лет. Рекомендуется уточнить информацию у наших менеджеров.

Вы осуществляете обслуживание и техподдержку шкафов управления с УПП?

Наша компания ИПК «Индустрия» занимается производством и продажей ящиков регулирования, также предлагаем услуги по обслуживанию и технической поддержке, сюда входят регулярные проверки, ремонт и консультации по эксплуатации.
