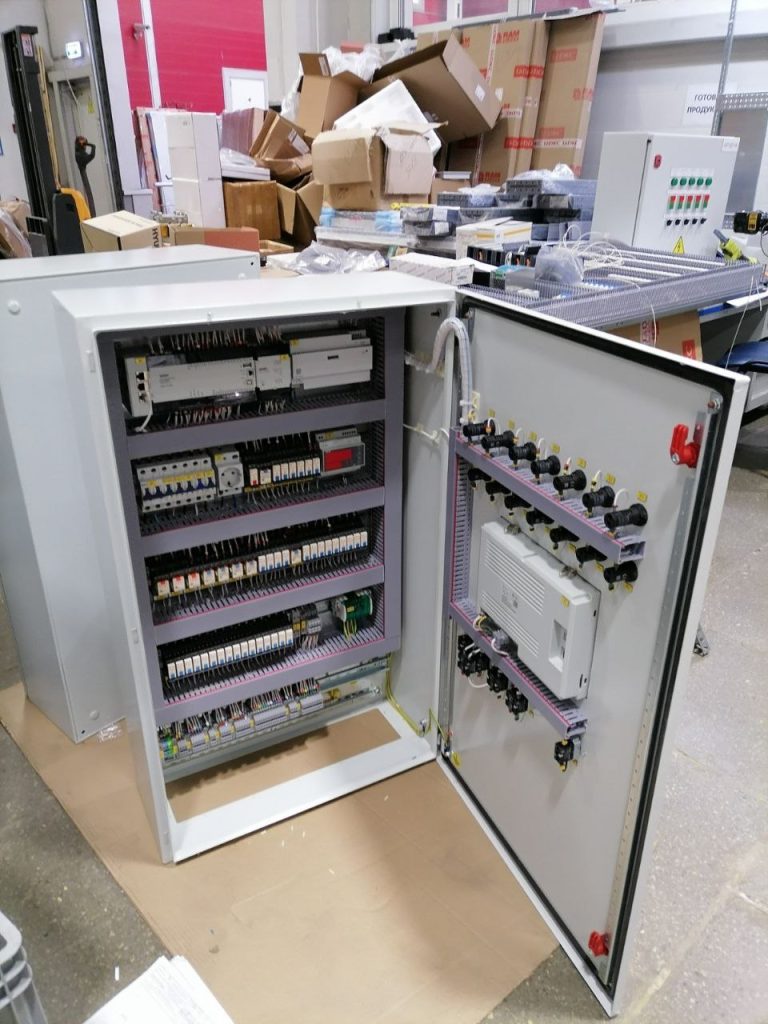

Производство шкафов управления задвижками ШУЗ

Шкаф управления задвижками (ШУЗ) — это электрическое оборудование, предназначенное для автоматизации и регулировки клапанами на трубопроводах. Шкаф управления ШУЗ обеспечивает контроль за открытием и закрытием клапанов, защиту от аварийных ситуаций, а также мониторинг состояния системы, что повышает безопасность и эффективность рабочего процесса.

Назначение и основные функции

Шкаф управления пожарной задвижкой ШУЗ предназначен для использования в системах, связанных с пожаротушением и удалением дыма. Он обеспечивает как автоматическое, так и ручное регулирование асинхронного двигателя с короткозамкнутым ротором электрозадвижки, которая рассчитана на рабочее напряжение 380 В.

Основные характеристики:

• Управляет электроприводами до 4 кВт (трех- и однофазные, без реверса).
• Локальное и удаленное регулирование через С2000М по RS485.
• Удаленный мониторинг параметров работы через пульт С2000М или АРМ Орион.
• Контроль параметров сети (напряжение, фазовый сдвиг) на вводе AC 380 В.
• Светодиодная индикация состояния.
• Питание по 1 категории ПУЭ через два ввода AC 380 В.
• Шкаф управления задвижкой ШУЗ ip54 с корпусом, устойчивый к внешним воздействиям.
• Встроенный электромеханический замок и механический замок для защиты от вскрытия.
• Рабочая температура от -30 до +55 градусов Цельсия, что позволяет устанавливать в неотапливаемых помещениях.
• В комплекте монтажный набор для накладной установки.

Создание шкафа управления задвижками ШУЗ: основные элементы оборудования

Шкаф управления электроприводами задвижек ШУЗ состоит из следующих основных элементов:

• Металлический корпус: задняя монтажная панель с электрическими аппаратами и блоками зажимов для внешних подключений. Кабели вводятся снизу.
• Электроприбор: имеет автоматический выключатель, контакторы, контролирует трёхфазное напряжение, модуль-контроллер, источник вторичного питания, клеммы для внешних цепей и устройство контроля линии.
• Элементы индикации и контроля: на передней панели расположены световой индикатор, переключатели режимов работы, кнопки местного регулирования (открыть, стоп, закрыть).

Производство шкафов управления задвижками ШУЗ может иметь различный состав элементов, которые варьируются в зависимости от модификации.

Изготовление шкафа управления задвижками ШУЗ: этапы

Изготовление шкафов управления задвижками включает четыре ключевых этапа:

1. Сбор информации. Анализ проектной документации, определение назначения агрегата и условий эксплуатации. Создаются функциональные схемы, электрические схемы, компоновка ящика и спецификация.
2. Сборка. Сборщик знакомится с документацией, проверяет компоновку и размещает электроаппаратуру. Осуществляется разметка и крепление аппаратов на конструкции ящика.
3. Испытание. Визуальный контроль расположения аппаратов и качества соединений. Прозвон цепей для проверки соответствия электрическим схемам. Подключается шкаф управления задвижкой ШУЗ к сети, затем проверяется напряжение и производится настройка параметров.
4. Монтаж и наладка. Доставка агрегата на объект, установка электрощитов, прокладка кабельных трасс и подключение дополнительных устройств. Настройка автоматики согласно технологическому режиму.

Эти этапы обеспечивают качественное изготовление шкафов управления задвижками ШУЗ и функционирование.

Заказать шкаф управления задвижками ШУЗ от производителя

Производство шкафов управления задвижками можно заказать в компании ИПК «Индустрия», необходимо выполнить несколько шагов:

1. Посетите сайт компании. Перейдите на наш официальный сайт ИПК «Индустрия», где представлена информация о продукции, включая шкаф управления задвижками ШУЗ цена.
2. Свяжитесь с отделом продаж. На сайте обычно есть раздел «Контакты» с телефонными номерами и адресами электронной почты. Вы можете позвонить или написать, чтобы уточнить детали заказа.
3. Запросите коммерческое предложение. Уточните, какие именно модели ШУ вас интересуют, их характеристики и условия поставки. Вы можете запросить коммерческое предложение, в котором будут указаны ШУЗ цена и сроки.
4. Оформите заказ. После обсуждения всех деталей, вам предложат оформить заказ. Возможно, потребуется заполнить определенные документы или согласовать условия доставки.
5. Уточните условия оплаты и доставки. Обсудите способы оплаты и сроки доставки, чтобы быть в курсе всех нюансов.

Если у вас есть конкретные требования к ШУ, не забудьте их озвучить во время разговора с менеджером компании ИПК «Индустрия».

Характеристики

Потребляемая мощность, Вт: не более 50

Количество управляемых двигателей: 1

Номинальный коммутируемый ток, А: до 10

Мощность управляемого двигателя, кВт: до 4

Тип автоматического выключателя: 3p 10A х-ка “С”

Степень защиты: IP54

Диапазон рабочих температур, °С: -30…+55

Габаритные размеры, мм: 600х400х170

Масса, не более, кг: 20

Доставка и оплата

Оплата осуществляется согласно предоставленным реквизитам, указанным в счете или в договоре. Возможен безналичный расчет на расчетный счет организации. В зависимости от условий, согласованных с клиентами, мы можем предложить доставку или вариант самовывоза.

Вопрос-ответ

Где применяются шкафы управления задвижками ШУЗ?

Сюда относятся следующие объекты: промышленные предприятия; крупные торговые точки, промышленные склады и терминалы; многоэтажные дома; офисные и административные здания; объекты социальной и коммерческой инфраструктуры; котельные и насосные станции; общедомовые системы вентиляции и кондиционирования воздуха.

Есть ли гарантия на шкафы управления ШУЗ?

Да, конечно. Производитель шкафов управления задвижками предоставляет гарантию 1-3 года.

Вы осуществляете обслуживание и техподдержку шкафов управления задвижками ШУЗ?

Да, наша компания ИПК «Индустрия» осуществляет ТО и поддержку данных приборов.
