Производство шкафов силовых (главных распределительных щитов) ГРЩ

ГРЩ (главный распределительный щит) – это низковольтная комплектное распределительное устройство (НКУ), являющееся высшим звеном в системе распределения электроэнергии на объекте. У нас имеется собственное производство шкафов силовых. Сможем самостоятельно спроектировать и собрать оборудование любой сложности.

Назначение и основные функции

Силовой шкаф щит ГРЩ выполняет следующие функции:

1. Прием и распределение энергии. Через вводные аппараты (автоматические выключатели или рубильники) производится коммутация фидеров от источника питания (трансформаторной подстанции, генератора).
2. Защита отходящих линий. Обеспечивается автоматическими выключателями (АВ) с селективной характеристикой (избирательность с защитами нижестоящих щитов). Защита от токов короткого замыкания (КЗ) и перегрузки.
3. Учет электроэнергии. Место для установки трансформаторов тока (ТТ) и счетчиков учета (как коммерческих, так и технических).
4. Контроль и измерение параметров сети. В современных распределительных ГРЩ устанавливаются устройства мониторинга (например, цифровые панели PIZ), которые измеряют ток, напряжение, мощность, частоту, коэффициент мощности.
5. Повышение надежности. Имеется возможность реализации систем АВР для подключения к резервному источнику питания и обеспечения бесперебойной работы.

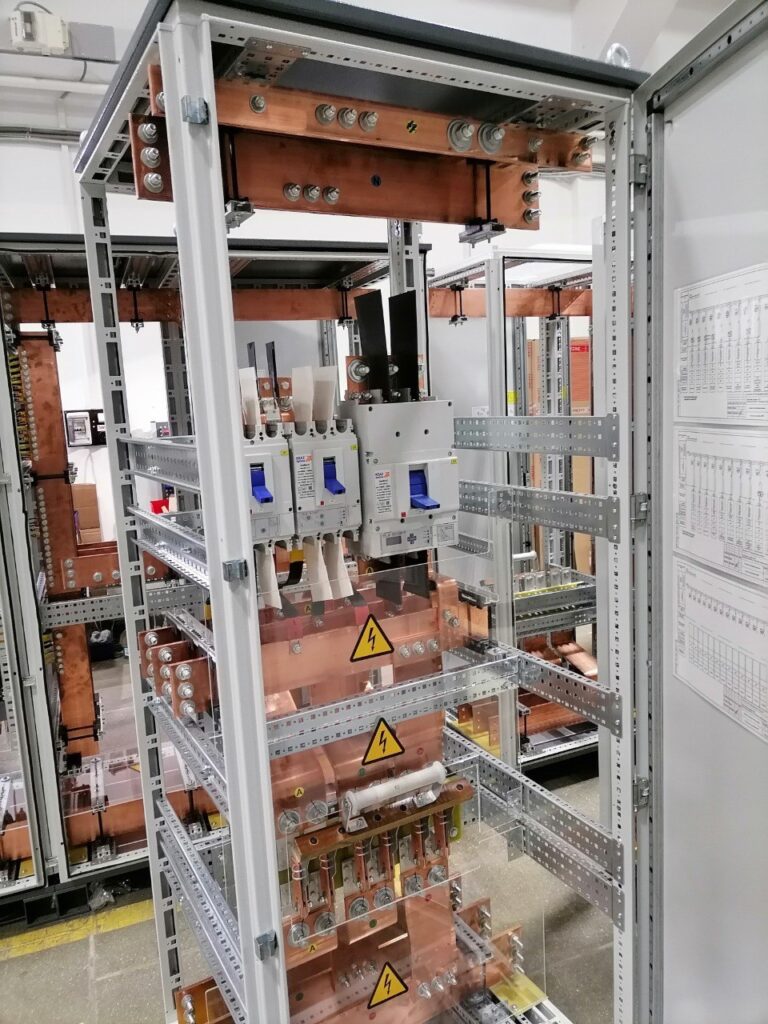

Создание шкафов силовых (главных распределительных щитов) ГРЩ: основные элементы оборудования

При изготовлении шкафов силовых (главных распределительных щитов) ГРЩ используются следующие компоненты:

• несущая рама: металлический каркас ГРЩ (сборно-разборный или сварной);
• вводные и секционные аппараты: мощные воздушные автоматические выключатели (Air Circuit Breaker);
• аппараты отходящих линий: модульные автоматические выключатели, предохранители;
• шины: медные или алюминиевые сборные шины (главная, нулевая, шина заземления);
• измерительные приборы: счетчики, амперметры, вольтметры, устройства контроля;
• цепи управления: модули АВР, реле, контроллеры, источники оперативного тока.

При производстве шкафов силовых (главных распределительных щитов) ГРЩ наша компания использует детали от проверенных российских и зарубежных поставщиков.

Разновидности главных распределительных щитов

Шкафы щиты распределительные ГРЩ классифицируют по нескольким параметрам:

1. По компоновке: однорядные — все панели и аппараты расположены в одну линию и двухрядные — панели устанавливаются в два параллельных ряда.
2. По типу обслуживания: односторонние и двухсторонние. У односторонних ГРЩ все органы управления, аппараты и шины доступны для техобслуживания только с лицевой стороны. У двусторонних — доступ возможен сзади и спереди.
3. По типу защиты: с автоматическими выключателями — современный и многофункциональный вариант или с предохранителями (плавкими вставками) — надежная классика.

В нашей компании можно заказать изготовление шкафов силовых (ГРЩ) любой конфигурации.

Изготовление шкафов силовых (главных распределительных щитов) ГРЩ: этапы

Шкаф силовой распределительный изготавливается в ИПК ИНДУСТРИЯ в несколько этапов:

1. Техническое задание (ТЗ) и проектирование. Производится анализ требований заказчика, разработка однолинейной схемы, расчет токов короткого замыкания и согласование проекта.
2. Подготовка корпуса и комплектующих. Осуществляется изготовление или подбор корпуса ГРЩ, а также заказ и входной контроль всего электрооборудования.
3. Сборка и монтаж ГРЩ. Выполняется установка монтажной панели и DIN-реек, электроаппаратуры, изготовление сборных шин и прокладка проводки цепей управления.
4. Электрические испытания и проверки. Проводятся высоковольтные испытания изоляции, проверка работы механических замков и блокировок, а также тестирование работоспособности всех функций (АВР, защит) на стенде.
5. Пуско-наладка и сдача ГРЩ в эксплуатацию. Осуществляется установка щита на объекте, подключение внешних цепей, комплексные испытания под нагрузкой и сдача заказчику с полным пакетом исполнительной документации.

Также наша компания проводит обучение сотрудников и занимается техобслуживанием ГРЩ.

Заказать шкафы силовые (главные распределительные щиты) ГРЩ от производителя

ИПК ИНДУСТРИЯ — прямой производитель шкафов силовых (главных распределительных щитов) ГРЩ. Наши изделия имеют следующие преимущества:

1. Полное соответствие вашим задачам. Каждый щит проектируется индивидуально под ваши нужды. Мы учитываем все факторы: от мощности оборудования до особенностей помещения.
2. Надежность и безопасность. Наши щиты соответствуют всем требованиям ПУЭ и ГОСТ, что гарантирует защиту от коротких замыканий и перегрузок во время работы.
3. Компактность и оптимальная компоновка. Разрабатываем эргономичные решения, позволяющие разместить все необходимое оборудование в минимальном пространстве.
4. Селективность защиты. Грамотно настроенная защита распределительного ГРЩ обеспечивает отключение только аварийного участка, сохраняя работоспособность остальной системы.
5. Простота эксплуатации и обслуживания. Логичная компоновка, четкая маркировка и удобный доступ ко всем элементам упрощают работу с оборудованием.
6. Современные системы мониторинга. Предлагаем интеграцию систем телеметрии для дистанционного контроля параметров сети и оперативного реагирования на нештатные ситуации.
7. Долговечность и качество. Корпуса с защитой IP54-IP65, покраска спецсоставами, надежные монтажные панели — все это обеспечивает срок службы не менее 25 лет.

Чтобы заказать распределительный силовой шкаф ГРЩ нашего производства, свяжитесь с менеджером по номеру +7 499 404-13-77 или по электронной почте info@ipkindustriya.ru.

Характеристики

Оборудование от производителя шкафов силовых ИПК ИНДУСТРИЯ обладает следующими характеристиками:

• рабочее напряжение: 380/690 В;
• номинальный ток шин: до 6300 А;
• стойкость к короткому замыканию: до 187 кА (ударный ток), 85 кА/сек (сквозной ток);
• напряжение изоляции: 1000 В;
• рабочая частота: 50 Гц;
• степень защиты: IP20-IP55 (в зависимости от условий эксплуатации);
• варианты обслуживания: одностороннее или двустороннее;
• допустимая высота установки: до 2000 м над уровнем моря;
• срок службы: 25 лет и больше;
• гарантийный период: 2 года.

Сфера применения

Шкаф силовой ГРЩ используется на производствах, в бизнес-центрах, медицинских учреждениях и инфраструктурных объектах, где требуется надежное электроснабжение и селективная защита линий. Современные распределительные щиты также позволяют интегрировать системы мониторинга и диспетчеризации для управления энергопотреблением.

Доставка и оплата

Оплата производится по безналичному расчету на основании реквизитов, указанных в счете или договоре. Доставка ГРЩ напрямую с производства организуется во все города РФ, также возможен самовывоз со склада компании ИНДУСТРИЯ.

Вопрос-ответ

Где применяются шкафы ГРЩ?

Промышленные предприятия, крупные торговые точки, промышленные склады и терминалы, многоэтажные дома, офисные и административные здания, объекты социальной и коммерческой инфраструктуры, котельные и насосные станции, общедомовые системы вентиляции и кондиционирования воздуха.

Есть ли гарантия на шкафы силовые (главные распределительные щиты) ГРЩ?

Обычно на шкафы раздаточные предоставляется гарантия от производителя, которая может варьироваться в зависимости от конкретной модели и компании. Обычно срок гарантии составляет от 1 до 3 лет, но для точной информации лучше обратиться к производителю или поставщику, у которого вы планируете приобретение оборудования.

Вы осуществляете обслуживание и техподдержку шкафов ГРЩ?

Наша компания ИПК «Индустрия» занимается продажей и производством шкафов принудительного типа, также предлагаем услуги по обслуживанию и технической поддержке. Это может включать регулярные проверки, диагностику, ремонт и консультации по эксплуатации. Также можете уточнить, как происходит сборка ГРЩ и силовых шкафов.
